Bauteile und Funktionen
Dieser Abschnitt zeigt die Namen der Scannerbauteile.

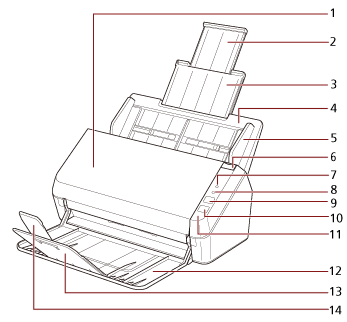

Vorderseite
Nr. |
Name |
Funktion |
---|---|---|
1 |
ADF (Automatischer Dokumenteneinzug) |
Zieht und führt die Dokumente nacheinander vom ADF-Papierschacht (Einzug) einzeln ein. Klappen Sie diesen zum Ersetzen von Verbrauchsmaterialien oder zum Reinigen des Scannerinneren auf. |
2 |
Schachterweiterung 2 |
Ziehen Sie dieses Teil heraus, um es an die Dokumentenlänge anzupassen. |
3 |
Schachterweiterung 1 |
Ziehen Sie dieses Teil heraus, um es an die Dokumentenlänge anzupassen. |
4 |
ADF-Papierschacht (Einzug) |
Nimmt die zu scannenden Dokumente auf. |
5 |
Papierführung |
Positioniert die Dokumente, wenn diese in den ADF-Papierschacht (Einzug) eingelegt werden, damit sie in den Scanner eingezogen werden können. |
6 |
ADF-Taste |
Ziehen Sie an dieser Taste, um den ADF zu öffnen. |
7 |
Prüfen-Anzeige |
Leuchtet, blinkt orange oder erlischt, wenn ein Fehler auftritt. Für weitere Details siehe Informationen zu den Anzeigen. |
8 |
Betriebsanzeige |
Leuchtet grün, wenn der Scanner eingeschaltet ist. Blinkt in den folgenden Fällen:
|
9 |
scan/stop-Taste |
Die verknüpfte Anwendungssoftware wird gestartet. Stoppt einen Scan unmittelbar während der Ausführung des Scans. Behebt den temporären Fehler, der in der Prüfen-Anzeige angezeigt wird. |
10 |
Power-Taste |
Schaltet den Scanner ein/aus. |
11 |
Bedienfeld |
Besteht aus der Prüfen-Anzeige, der Betriebsanzeige, der scan/stop-Taste und der Power-Taste. |
12 |
Ausgabefach |
Stapelt die ausgegebenen Dokumente. |
13 |
Ausgabefacherweiterung 1 |
Heben Sie dieses Teil in Ihre Richtung an, um es an die Dokumentenlänge anzupassen. |
14 |
Ausgabefacherweiterung 2 |
Heben Sie dieses Teil in Ihre Richtung an, um es an die Dokumentenlänge anzupassen. |
Rückseite
Nr. |
Name |
Funktion |
---|---|---|
1 |
Netzteilanschluss |
Zum Anschluss eines Netzkabels. "Netzkabel" bezeichnet den Stecker und das Netzteil in Verbindung. |
2 |
USB-Anschluss |
Zum Anschluss des USB-Kabels. |
3 |
LAN-Anschluss |
Zum Anschluss eines LAN-Kabels. |
4 |
Sicherheitskabelanschluss |
Zum Anbringen eines Sicherheitskabels für den Diebstahlschutz (im Handel erhältlich). |

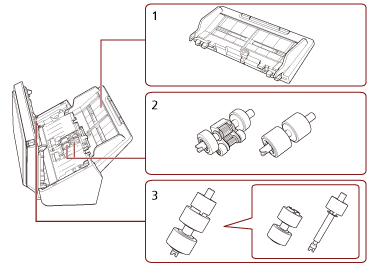

Entfernbare Teile
Nr. |
Name |
Funktion |
---|---|---|
1 |
ADF-Papierschacht (Einzug) |
Nimmt die zu scannenden Dokumente auf. |
2 |
Einzugsrolle |
Eine Rolle, die im ADF-Papierschacht (Einzug) eingelegte Dokumente in den ADF einzieht. |
3 |
Bremsrolle |
Eine Rolle, die verhindert, dass mehr als ein Dokumentblatt gleichzeitig in den ADF eingezogen wird. |
