Ajuste de la posición de inicio de digitalización [Configuración de Offset/Ajuste Vertical]
Cuando la posición reproducción de la imagen digitalizada no es correcta o está acortada/alargada en dirección vertical, realice lo siguiente para ajustar el offset y el aumento vertical.
Normalmente no hay necesidad de modificar nada, ya que los ajustes predeterminados de fábrica ya utilizan valores ajustados.
-

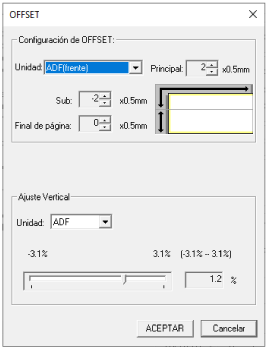

Ajuste el nivel de offset/ajuste vertical según sea necesario.
- Configuración de OFFSET
-
- Unidad
Seleccione [ADF(frente)] o [ADF(atrás)] como unidad para ajustar el offset.
- Principal
Especifique el offset horizontal (anchura).
El valor especificado puede ser entre -2 a +2 mm (en incrementos de 0,5).
El ajuste predeterminado de fábrica es "0".
- Sub
Especifique el Offset vertical (longitud) en la parte superior de una página.
El valor especificado puede ser entre -2 a +2 mm (en incrementos de 0,5).
El ajuste predeterminado de fábrica es "0".
- Fin de página
Ajuste el Offset vertical (longitud) al final de una página. El valor especificado puede ser entre -2 a +2 mm (en incrementos de 0,5).
(1): Principal = de -2 a 2 mm
(2): Sub = de -2 a 2 mm
(3): Fin de página = de -2 a 2 mm
(en incrementos de 0,5)
- Ajuste Vertical
-
- Unidad
La unidad para el ajuste de aumento vertical está establecido en [ADF].
- Aumento
Especifique el aumento vertical (longitud).
El valor especificado puede ser entre -3,1 y +3,1% (en incrementos de 0,1).
El ajuste predeterminado de fábrica es "0,0".
