部件和功能
本节介绍扫描仪部件的名称。

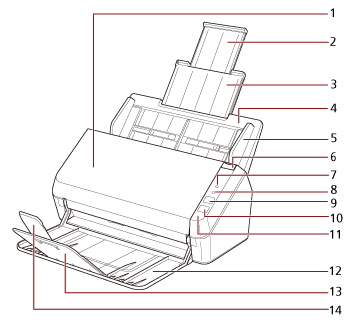

正面
序号 |
名称 |
功能 |
---|---|---|
1 |
ADF(自动送纸器) |
从ADF进纸斜槽(进纸器)逐张拖入文档,并送入扫描仪。 打开可更换耗材或清洁扫描仪内部。 |
2 |
斜槽延伸板2 |
拉出并调节至文档的长度。 |
3 |
斜槽延伸板1 |
拉出并调节至文档的长度。 |
4 |
ADF进纸斜槽(进纸器) |
拿好要扫描的文档。 |
5 |
侧导板 |
用于将由ADF进纸斜槽(进纸器)进入扫描仪的文档定位到合适位置。 |
6 |
ADF开关 |
拉动此开关以打开ADF。 |
7 |
确认指示灯 |
出现错误时将点亮、闪烁橙光或熄灭。 有关详情请参阅关于指示灯。 |
8 |
电源指示灯 |
已打开扫描仪的电源时将点亮绿光。 在以下情况下闪烁:
|
9 |
扫描/停止按钮 |
启动连接的应用程序软件。 在扫描过程中立即停止扫描。 清除确认指示灯所指示的临时错误。 |
10 |
电源按钮 |
打开或关闭扫描仪的电源。 |
11 |
操作面板 |
由确认指示灯、电源指示灯、扫描/停止按钮和电源按钮组成。 |
12 |
叠纸器 |
堆叠弹出的文档。 |
13 |
叠纸器延伸板1 |
将其朝自己的方向抬起以调整文档的长度。 |
14 |
叠纸器延伸板2 |
将其朝自己的方向抬起以调整文档的长度。 |
背面
序号 |
名称 |
功能 |
---|---|---|
1 |
电源接口 |
用于连接电源电缆。 "电源电缆"是指连接在一起的插头与交流电源适配器。 |
2 |
USB接口 |
用于连接USB电缆。 |
3 |
LAN接口 |
用于连接LAN电缆。 |
4 |
防盗锁插槽 |
用于连接防盗锁(市售)。 |

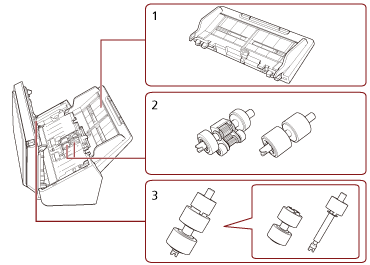

可拆卸部件
序号 |
名称 |
功能 |
---|---|---|
1 |
ADF进纸斜槽(进纸器) |
拿好要扫描的文档。 |
2 |
抓纸轮 |
将装入ADF进纸斜槽(进纸器)的文档送入ADF的转轮。 |
3 |
制动轮 |
防止一次性向ADF送入多张文档的转轮。 |
