부품 및 기능
이 단원에서는 스캐너의 각 부품 이름을 설명합니다.
앞쪽
번호 |
이름 |
기능 |
---|---|---|
1 |
ADF (자동 문서 공급 장치) |
ADF 용지 츄트(공급 장치)에서 문서를 한 번에 한 장씩 당겨 급지합니다. 소모부품의 교환이나 스캐너 내부를 청소할 때 이것을 열어 주십시오. |
2 |
츄트 연장대 2 |
문서 길이에 맞게 당겨서 조정합니다. |
3 |
츄트 연장대 1 |
문서 길이에 맞게 당겨서 조정합니다. |
4 |
ADF 용지 츄트 (공급 장치) |
스캔할 문서를 고정합니다. |
5 |
사이드 가이드 |
문서를 ADF 용지 츄트 (공급 장치)에 놓아 스캐너로 급지할 때 문서를 올바른 위치에 오도록 합니다. |
6 |
ADF 해제 탭 |
이 탭을 당겨 ADF를 엽니다. |
7 |
확인 표시기 |
오류가 발생하면 켜지거나, 주황색으로 깜박이거나, 꺼집니다. 자세한 내용은 표시기 정보를 참조해 주십시오. |
8 |
전원 표시기 |
스캐너 전원을 켜면 녹색으로 켜집니다. 다음과 같은 경우에 깜박입니다.
|
9 |
스캔/중지 버튼 |
연결된 애플리케이션 소프트웨어가 시작됩니다. 스캔 중간에 스캔을 즉시 중지합니다. 확인 표시기에 표시된 일시적 오류를 해결합니다. |
10 |
전원 버튼 |
스캐너 전원을 켜거나 끕니다. |
11 |
조작 패널 |
확인 표시기, 전원 표시기, 스캔/중지 버튼 및 전원 버튼으로 구성되어 있습니다. |
12 |
스태커 |
배출된 문서를 적재합니다. |
13 |
스태커 연장대 1 |
앞으로 들어올려 문서 길이에 맞게 조정합니다. |
14 |
스태커 연장대 2 |
앞으로 들어올려 문서 길이에 맞게 조정합니다. |
뒤쪽
번호 |
이름 |
기능 |
---|---|---|
1 |
전원 커넥터 |
전원 케이블을 연결할 때 사용합니다. "전원 케이블"은 플러그와 AC 어댑터를 서로 연결하는 케이블입니다. |
2 |
USB 커넥터 |
USB 케이블을 연결할 때 사용합니다. |
3 |
LAN 커넥터 |
LAN 케이블을 연결할 때 사용합니다. |
4 |
보안 케이블 슬롯 |
절도 방지 보안 케이블(시중에서 판매)을 연결할 때 사용합니다. |

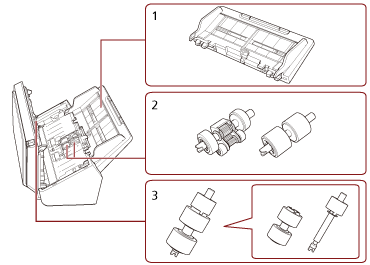

분리 가능한 부품
번호 |
이름 |
기능 |
---|---|---|
1 |
ADF 용지 츄트 (공급 장치) |
스캔할 문서를 고정합니다. |
2 |
피크 롤러 |
ADF 용지 츄트 (공급 장치)에 올려진 문서를 ADF로 급지하는 롤러입니다. |
3 |
브레이크 롤러 |
한 번에 문서가 두 장 이상 ADF에 급지되지 않도록 하는 롤러입니다. |
