用抹布清洁扫描仪(ADF)内部
可使用蘸有F1清洁剂的抹布或清洁巾来清洁ADF内部。
扫描仪不断送入文档时,会在ADF内部累积灰尘,从而可能导致扫描方面的问题或影响扫描结果。应在每扫描大约10,000张后进行清洁。注意此准则根据扫描的文档类型不同而有所不同。例如扫描碳粉未充分熔印的文档时,可能需要更频繁的清洁扫描仪。
扫描仪在工作时,ADF内部会变得非常烫。
在开始清洁ADF内部之前,请务必关闭电源,拔出电源电缆,至少等待15分钟让ADF内部冷却。
请勿使用水或中性清洁剂来清洁ADF。
如果F1清洁剂使用量过多,到挥发完为止需要很长时间。仅使用少量。为避免清洁液残留,请于清洁后彻底擦干清洁部位。
-
如果提升了进纸器高度,将送纸器设置回到下端位置。
有关详情请参阅设置送纸器的装载量。
-
关闭扫描仪,拔下电源电缆,然后等待至少15分钟,直到ADF内部温度下降。
有关详情请参阅如何关闭电源。
- 通过向上滑动出纸槽角度选择开关切换到U型进纸扫描。
-
请用蘸有F1清洁剂的抹布或清洁巾清洁以下位置。
- 抓纸轮(2个)
轻轻擦拭抓纸轮,确保抓纸轮表面不会受损。
沿着抓纸轮表面的凹槽擦拭。务必彻底清洁,因为当转轮上有黑色异物时进纸性能尤其会受影响。将抓纸轮从扫描仪上逐个取下来。有关如何移除抓纸轮的信息,请参阅更换抓纸轮。
- 分离轮(1个)
轻轻擦拭分离轮,确保分离轮表面不会受损。
沿着分离轮表面的凹槽擦拭。务必彻底清洁,因为当转轮上有黑色异物时进纸性能尤其会受影响。从扫描仪上取下分离轮。有关如何移除分离轮的信息,请参阅更换分离轮。
- 制动转轮(1个)
轻轻擦拭制动轮,确保制动轮表面不会受损。
沿着制动轮表面的凹槽擦拭。从扫描仪中取出制动轮。有关如何取下制动轮的详情,请参阅更换制动轮。
- 进纸轮/出纸轮
必须在电源打开的状态下旋转进纸轮/出纸轮进行清洁。
进纸通道下侧(进纸轮::5个位置×2个)
出纸单元(出纸轮:1个位置×2个)
请按下述步骤清洁转轮:
插入电源电缆后打开扫描仪。
有关详情请参阅如何开启电源。
在触摸屏上按下 → [清扫&维护] → [清洁] → [清洁巾]。
将显示[清洁巾]屏幕。
注意正在清洁时,请勿使用图像扫描应用程序开始扫描。
根据要清洗的部件,按照以下说明进行操作。
当打开时,ADF可能会意外关闭。请小心不要夹住手指。
按下触摸屏的[清洁巾]屏幕中的[开始]按钮时,进纸轮/出纸轮将同时旋转一定次数。
按住[开始]按钮时,进纸轮/出纸轮将连续选择。
进纸轮/出纸轮旋转时请勿碰触。
用力按下触摸屏的[清洁巾]屏幕中的[开始]按钮时,ADF可能会意外关闭。请小心不要夹住手指。

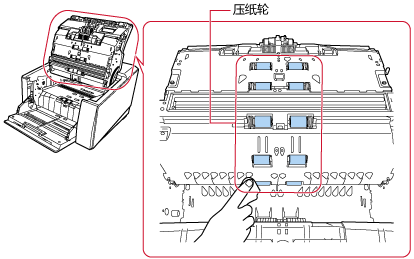

通过按下[开始]按钮转动进纸轮/出纸轮时,请将蘸有F1清洁剂的一块抹布或一张清洁巾放在转轮的表面上,横向擦拭清洁整体污渍和灰尘。
务必彻底清洁,因为当转轮上有黑色异物时进纸性能尤其会受影响。
一般来说,按下[开始]按钮七次即旋转进纸轮/出纸轮一周。
关闭ADF。
有关详情请参阅如何关闭ADF。
关闭ADF时小心不要夹住手指。
注意确认已正确关闭ADF。否则,文档可能不会被送入ADF。
- 压纸轮
轻轻擦拭压纸轮,确保压纸轮表面不会受损。
手动转动压纸轮,清洁整个表面。
进纸通道上侧(压纸轮:5个位置×2个)
出纸单元(压纸轮:1个位置×2个)
- 进纸通道/导纸板
快速清洁整个区域。
提示如果进纸通道中有大量纸尘,使用真空吸尘器。
进纸通道上侧
进纸通道下侧
- 玻璃
轻轻清洁。
提示当玻璃被弄脏时,扫描图像上可能会出现竖线。

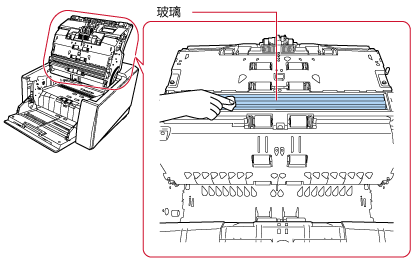

进纸通道上侧(玻璃:1张)

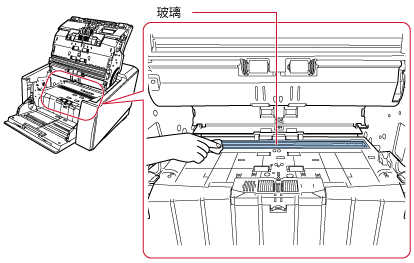

进纸通道下侧(玻璃:1张)
- 超声波传感器
轻轻清洁。
如很难清洁,请使用棉签。
进纸通道上侧(超声波传感器:3个)

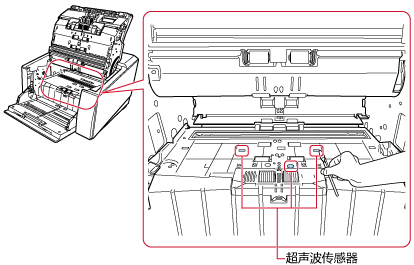

进纸通道下侧(超声波传感器:3个)
- 文档传感器
轻轻清洁。
如很难清洁,请使用棉签。
进纸通道上侧(文档传感器:10个单元)
进纸通道下侧(文档传感器:10个单元)
- 摩擦垫(2个)
轻轻清洁。
摩擦垫位于送纸器台面上。
-
请通过以下任一方式将清洁计数器清零。
触摸屏中的[清扫周期]屏幕(在即将需要清洁时显示)
按下[清除]按钮。
可以通过以下步骤显示屏幕:
→ → [清扫周期]
触摸屏中的[耗材计数器]屏幕
按下[清扫后]的[清除]按钮。
可以通过以下步骤显示屏幕:
→ [扫描仪设置] → [清扫&维护] → [耗材计数器]
Software Operation Panel
有关详情请参阅清除页码计数器。
