ブレーキローラの交換

ブレーキローラを交換する手順を次に示します。

ホッパーを上に移動している場合は、下段の位置に戻します。

詳細は、ホッパー容量の設定を参照してください。
スキャナーの電源を切断し、電源ケーブルをコンセントから抜いて、ADF内部の温度が下がるまで15分以上待ちます。

詳細は、電源の切断を参照してください。
スタッカーに原稿がある場合は、原稿を取り除きます。
ADFを開けます。

詳細は、ADFの開け方を参照してください。

ADFが閉じて、指をはさむおそれがあります。注意してください。
ブレーキローラをスキャナーから取り外します。

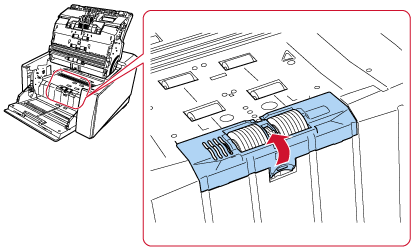

1. ブレーキローラカバーを開けます。

  下側中央を指でつまんで、上に持ち上げてます。

  内部は高温になるため、やけどをするおそれがありますのでご注意ください。
2. ブレーキローラの右側にあるレバーを押し上げます。
3. ブレーキローラの右側を持ち上げて、右側にスライドするようにして取り外します。
新しいブレーキローラをスキャナーに取り付けます。
1. ブレーキローラの左側にある十字の溝を、ブレーキローラが取り付けられていた箇所にある突起2つに合わせてはめ込みます。
2. ブレーキローラの右側にあるレバーを手前側に引き下ろします。
3. ブレーキローラカバーを閉じます。

  ブレーキローラカバーの両側が確実にロックしているか確認してください。
ADFを閉じます。
詳細は、ADFの閉じ方を参照してください。

ADFを閉じるときは、指をはさまないように注意してください。
重要
- ブレーキローラカバーを開けたまま、ADFを閉じないでください。
- ブレーキローラがしっかりと取り付けられていることを確認してください。ブレーキローラがしっかりと取り付けられていないと、原稿づまりなどの給紙エラーが起こります。
電源ケーブルをコンセントに接続し、スキャナーの電源を投入します。

詳細は、電源の投入を参照してください。
次のどれかの方法で、ブレーキローラのカウンターをクリアします。
- タッチパネルの「ブレーキローラー交換」画面（交換時期が近づいたときに表示されます）

  ［クリア］ボタンを押します。

  画面は、次の手順で表示できます。

  → → 「ブレーキローラー交換」
- タッチパネルの「枚数カウンター」画面

  「ブレーキローラー交換後」の［クリア］ボタンを押します。

  画面は、次の手順で表示できます。

  →「スキャナー設定」→「清掃 / 点検」→「枚数カウンター」
- Software Operation Panel

  詳細は、枚数カウンターのクリアを参照してください。
