Remplacer le rouleau de frein

Remplacez le rouleau de frein en effectuant les opérations suivantes.

  1. Si le plateau d'alimentation est relevé, abaissez-le.

    Pour en savoir plus, consultez la section Configuration de la capacité de chargement du plateau d'alimentation.

  2. Éteignez le scanneur, débranchez le câble d'alimentation puis patientez au moins 15 minutes jusqu'à ce que la température à l'intérieur de l'AAD diminue.

    Pour en savoir plus, reportez-vous à la section Mise hors tension.

  3. Retirez tous les documents du plateau de réception.
  4. Ouvrez l'AAD.

    Pour en savoir plus, reportez-vous à la section Ouverture de l'AAD.

    Attention, l'AAD peut se fermer accidentellement durant l'ouverture. Attention à ne pas vous coincer les doigts dans l'AAD au moment de le fermer.

  5. Retirez le rouleau de frein du scanneur.
    1. Ouvrez le couvercle du rouleau de frein.

      Soulevez le couvercle situé au centre de la partie inférieure pour l'ouvrir.

      Ouverture du couvercle du rouleau de frein

      L'intérieur du couvercle devient extrêmement chaud. Faites attention car il y a un risque de brûlure.

      Partie Chaude à l'intérieur du Couvercle du Rouleau de Frein
    2. Pousser vers le haut le levier situé sur le côté droit du rouleau de frein.
      Pousser vers le haut le levier situé sur le côté droit du rouleau de frein
    3. Soulevez d'abord le côté droit du rouleau de frein, puis retirez le rouleau en le faisant glisser vers la droite.
      Démontage du rouleau de frein
  6. Installez un rouleau de frein neuf dans le scanneur.
    1. Insérer la fente en forme de croix sur le côté gauche du nouveau rouleau de frein dans les deux protubérances situées à l'endroit où l'ancien rouleau de frein était installé.
      Installation du rouleau de frein
    2. Abaissez le levier situé sur le côté droit du rouleau de séparation.
      Abaissez le levier situé sur le côté droit du rouleau de séparation

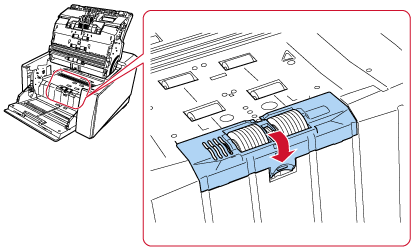

    3. Fermez le couvercle du rouleau de frein.

      Assurez-vous que les deux extrémités du couvercle sont parfaitement en place.

      Fermeture du Couvercle du Rouleau de Frein
  7. Fermez l'AAD.

    Pour en savoir plus, reportez-vous à la section Fermeture de l'AAD.

    Attention à ne pas vous coincer les doigts dans l'AAD au moment de le fermer.

    IMPORTANT

    • Ne fermez pas l'AAD si le couvercle du rouleau est ouvert.

    • Assurez-vous que le rouleau de frein est correctement installé. Si le rouleau de frein n'est pas correctement installé, des erreurs de chargement (notamment des bourrages papier) peuvent se produire.

  8. Branchez le câble d'alimentation et allumez le scanneur.

    Pour en savoir plus, reportez-vous à la section Mise sous tension.

  9. Procédez de l'une des façons suivantes pour effacer le compteur du rouleau de frein.

    • L'écran [Remplacement du rouleau de frein] sur l'écran tactile (affiché lorsque le moment du remplacement approche)

      Appuyez sur la touche [Effacer].

      Vous pouvez également accéder à l'écran grâce à la procédure suivante :

      Notification→Message→[Remplacement du rouleau de frein]

    • L'écran [Compteur de consommables] de l'écran tactile

      Appuyez sur la touche [Effacer] pour [Après remplacement du rouleau de frein].

      Vous pouvez également accéder à l'écran grâce à la procédure suivante :

      Paramètres→[Paramètres du scanneur]→[Nettoyage et maintenance]→ [Compteur de consommables]

    • Software Operation Panel

      Pour en savoir plus, reportez-vous à la section Effacer les compteurs de pages.
