Austauschen der Trennrolle

Ersetzen Sie die Trennrolle wie folgt.

  1. Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie dann mindestens 15 Minuten, bis die Temperatur im ADF sinkt.

    Für weitere Details siehe Ausschalten des Scanners.

  2. Entfernen Sie alle Dokumente aus dem Ausgabefach.
  3. Öffnen Sie den ADF.

    Für weitere Details siehe Öffnen des ADFs.

    Wenn der ADF geöffnet ist, kann er sich versehentlich schließen. Geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

  4. Entfernen Sie die Trennrolle aus dem Scanner.
    1. Öffnen Sie die Rollenabdeckung.

      Greifen Sie die Laschen auf der linken und rechten Seite mit den Fingern und ziehen Sie die Abdeckung in Ihre Richtung nach unten.

      Öffnen der Rollenabdeckung
    2. Ziehen Sie die Hebel auf der rechten und linken Seite der Trennrolle nach unten.
      Herunterziehen der Hebel auf der rechten und linken Seite der Trennrolle
    3. Schieben Sie die Hebel auf der rechten und linken Seite der Trennrolle nach außen.
      Schieben Sie die Hebel auf der rechten und linken Seite der Trennrolle nach außen
    4. Entfernen Sie die Trennrolle.
      Entfernen der Trennrolle
  5. Setzen Sie eine neue Trennrolle in den Scanner ein.
    1. Installieren Sie die neue Trennrolle an der Stelle, an der die entfernte Trennrolle installiert war.
      Einsetzen einer Trennrolle
    2. Schieben Sie den Hebel auf der rechten Seite der Trennrolle zur Mitte, indem Sie die beiden Vorsprünge am Hebel in den kreuzförmigen Schlitz an der Trennrolle einführen.
      Schieben Sie den Hebel auf der rechten Seite der Trennrolle in die Mitte
    3. Drücken Sie den Hebel auf der rechten Seite der Trennrolle nach oben.
      Drücken Sie den Hebel auf der rechten Seite der Trennrolle nach oben
    4. Schieben Sie den Hebel auf der linken Seite der Trennrolle zur Mitte, indem Sie die beiden Vorsprünge am Hebel in den kreuzförmigen Schlitz an der Trennrolle einführen.
      Schieben Sie den Hebel auf der linken Seite der Trennrolle in die Mitte
    5. Drücken Sie den Hebel auf der linken Seite der Trennrolle nach oben.
      Drücken Sie den Hebel auf der linken Seite der Trennrolle nach oben
    6. Schließen Sie die Rollenabdeckung.

      Vergewissern Sie sich, dass beide Seiten der Abdeckung sicher eingerastet sind.

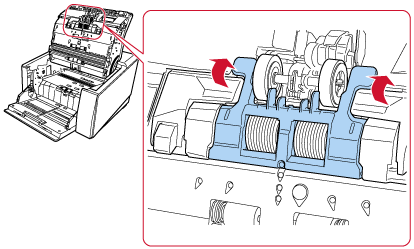

      Schließen der Rollenabdeckung
  6. Schließen Sie den ADF.

    Für weitere Details siehe Schließen des ADF.

    Wenn sich der ADF schließt, geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

    WICHTIG

    • Schließen Sie den ADF nicht, während die Rollenabdeckung geöffnet ist.

    • Vergewissern Sie sich, dass die Trennrolle korrekt eingesetzt wurde. Wenn die Trennrolle nicht ordnungsgemäß eingesetzt ist, führt dies zu Einzugsfehlern, wie zum Beispiel Papierstaus.

  7. Stecken Sie das Netzkabel in die Steckdose und schalten Sie den Scanner ein.

    Für weitere Details siehe Einschalten des Scanners.

  8. Verwenden Sie eine der folgenden Methoden, um den Trennrolle Zähler zu löschen.

    • Der [Austausch der Trennrolle] Bildschirm auf dem Touchscreen (wird angezeigt, wenn die Zeit für den Austaush näher rückt)

      Drücken Sie die [Löschen] Taste.

      Der Bildschirm kann anhand der folgenden Schritte angezeigt werden:

      Benachrichtigung → Meldung → [Austausch der Trennrolle]

    • Der Bildschirm [Verbrauchsmaterialien Zähler] auf dem Touchscreen

      Drücken Sie die [Löschen] Taste für [Nach Austausch der Trennrolle].

      Der Bildschirm kann anhand der folgenden Schritte angezeigt werden:

      Einstellungen → [Scanner-Einstellungen] → [Reinigung & Wartung] → [Verbrauchsmaterialien Zähler]

    • Software Operation Panel

      Für weitere Details siehe Zurücksetzen der Blattzähler.
