Ersetzen der Bremsrolle

Ersetzen Sie die Bremsrolle wie folgt:

  1. Wenn das Vorlagefach angehoben wurde, senken Sie es wieder in die untere Position ab.

    Für weitere Details siehe Festlegen der Ladekapazität des Vorlagefachs.

  2. Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie dann mindestens 15 Minuten, bis die Temperatur im ADF sinkt.

    Für weitere Details siehe Ausschalten des Scanners.

  3. Entfernen Sie alle Dokumente aus dem Ausgabefach.
  4. Öffnen Sie den ADF.

    Für weitere Details siehe Öffnen des ADFs.

    Wenn der ADF geöffnet ist, kann er sich versehentlich schließen. Geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

  5. Entfernen Sie die Bremsrolle aus dem Scanner.
    1. Öffnen Sie die Abdeckung der Bremsrolle.

      Heben Sie die Abdeckung über die untere Mitte an, um sie zu öffnen.

      Öffnen der Bremsrollenabdeckung

      Die Innenseite der Abdeckung wird extrem heiß. Seien Sie vorsichtig, es besteht Verbrennungsgefahr.

      Heißes Teil innerhalb der Bremsrollenabdeckung
    2. Drücken Sie den Hebel auf der rechten Seite der Bremsrolle nach oben.
      Drücken Sie den Hebel auf der rechten Seite der Bremsrolle nach oben
    3. Heben Sie zuerst die rechte Seite der Bremsrolle an und entfernen Sie dann die Rolle, indem Sie sie nach rechts schieben.
      Entfernen der Bremsrolle
  6. Setzen Sie eine neue Bremsrolle in den Scanner ein.
    1. Bringen Sie den kreuzförmigen Schlitz auf der linken Seite der neuen Bremsrolle an den beiden Vorsprüngen an, wo die alte Bremsrolle installiert war.
      Installieren der Bremsrolle
    2. Ziehen Sie den Hebel auf der rechten Seite der Bremsrolle nach unten.
      Herunterziehen des Hebels auf der rechten Seite der Bremsrolle

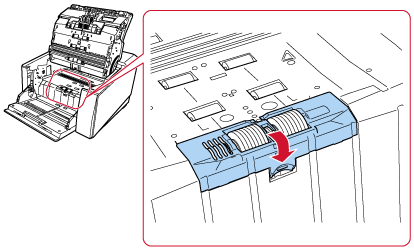

    3. Schließen Sie die Abdeckung der Bremsrolle.

      Vergewissern Sie sich, dass beide Seiten der Abdeckung sicher eingerastet sind.

      Schließen der Bremsrollenabdeckung
  7. Schließen Sie den ADF.

    Für weitere Details siehe Schließen des ADF.

    Wenn sich der ADF schließt, geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

    WICHTIG

    • Schließen Sie den ADF nicht, während die Rollenabdeckung geöffnet ist.

    • Vergewissern Sie sich, dass die Bremsrolle korrekt eingesetzt wurde. Wenn die Bremsrolle nicht ordnungsgemäß eingesetzt ist, führt dies zu Einzugsfehlern, wie zum Beispiel Papierstaus.

  8. Stecken Sie das Netzkabel in die Steckdose und schalten Sie den Scanner ein.

    Für weitere Details siehe Einschalten des Scanners.

  9. Verwenden Sie eine der folgenden Methoden, um den Bremsrolle Zähler zu löschen.

    • Der [Austausch der Bremsrolle] Bildschirm auf dem Touchscreen (wird angezeigt, wenn die Zeit für den Austaush näher rückt)

      Drücken Sie die [Löschen] Taste.

      Der Bildschirm kann anhand der folgenden Schritte angezeigt werden:

      Benachrichtigung → Meldung → [Austausch der Bremsrolle]

    • Der Bildschirm [Verbrauchsmaterialien Zähler] auf dem Touchscreen

      Drücken Sie die [Löschen] Taste für [Nach Austausch der Bremsrolle].

      Der Bildschirm kann anhand der folgenden Schritte angezeigt werden:

      Einstellungen → [Scanner-Einstellungen] → [Reinigung & Wartung] → [Verbrauchsmaterialien Zähler]

    • Software Operation Panel

      Für weitere Details siehe Zurücksetzen der Blattzähler.
