各部の名称と働き[機種共通]

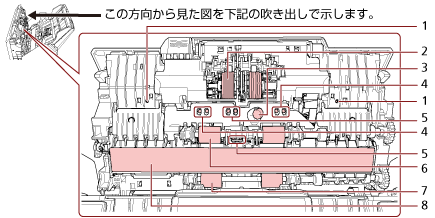

内部(ADF)
No. |
名称 |
働き |
---|---|---|
1 |
マイク(2か所)[fi-8190/fi-8290/fi-8170/fi-8270] |
原稿がつまる音を検出します。 |
2 |
ブレーキローラ(2か所) |
ADF内へ複数枚の原稿が搬送されるのを防止するローラーです。 |
3 |
超音波センサー(2か所) |
超音波によって原稿の重なりを検出するセンサーです。 原稿を透過する超音波の差異を監視し、原稿の重なりを検出します。 |
4 |
原稿検知センサー(8か所)[fi-8190/fi-8290/fi-8170/fi-8270] |
原稿の有無を検知するセンサーです。 |
5 |
原稿検知センサー(8か所) |
原稿の有無を検知するセンサーです。 |
6 |
フィードローラー(4か所) |
ADF内で原稿を搬送するローラーです。 |
7 |
排出ローラー(4か所) |
ADFからスタッカーへ原稿を搬送するローラーです。 |
8 |
ガラス(2か所) |
原稿を読み取る面です。 |
9 |
ピックローラ(2か所) |
ADF給紙シュート(フィーダー)の原稿から1枚だけ分離させ、ADF内に搬送するローラーです。 |

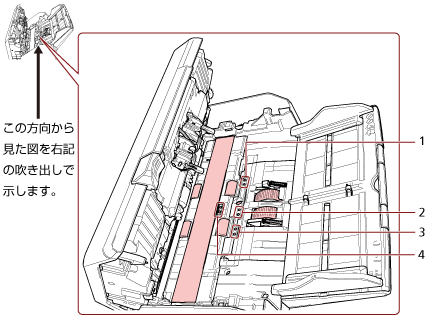

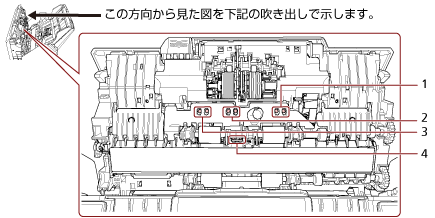

原稿検知センサー
原稿検知センサーの名称について詳細に説明します。
No. |
名称 |
働き |
---|---|---|
1 |
スキューセンサー(左)(4か所)[fi-8190/fi-8290/fi-8170/fi-8270] |
原稿の有無を検知するセンサーです。 |
2 |
ピックセンサー(4か所) |
原稿の有無を検知するセンサーです。 |
3 |
スキューセンサー(右)(4か所)[fi-8190/fi-8290/fi-8170/fi-8270] |
原稿の有無を検知するセンサーです。 |
4 |
リードトップセンサー(4か所) |
原稿の有無を検知するセンサーです。 |
