Silindir Ünitesi S'yi Değiştirme

Silindir Ünitesi S, fren silindiri ve toplama silindirinden oluşur.

Silindir Ünitesi S'yi aşağıdaki prosedüre göre değiştirin.

  1. Tarayıcıyı kapatın, güç kablosunu prizden çıkarın ve en az 15 dakika bekleyin.

    Ayrıntılar için bkz. Tarayıcıyı Kapatma.

  2. ADF kağıt alma tablasından (besleyici) tüm belgeleri kaldırın.
  3. ADF'yi açın.

    Ayrıntılar için bkz. ADF'yi Açma.

    ADF açıkken yanlışlıkla kapanabilir. Parmaklarınızı kıstırmamak için dikkat edin.

  4. Fren silindirini değiştirin.
    1. Fren silindiri kapağını açın.

      Kapağın her iki ucunu tutun ve ok yönünde açın.

      Kapağı Açma

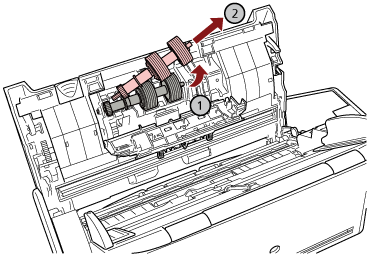

    2. Fren silindirini çıkarın.

      Önce silindirin sağ tarafını kaldırın, ardından soldaki yuvadan şaftı dışarı çekin.

      Şaftı Çıkarma
    3. Fren silindirini şaftından çıkartın.
      Fren Silindirini Sökme
    4. Şafta yeni bir fren silindiri takın.

      Şafttaki çıkıntıyı yuvaya yerleştirin.

      Fren Silindirini Takma

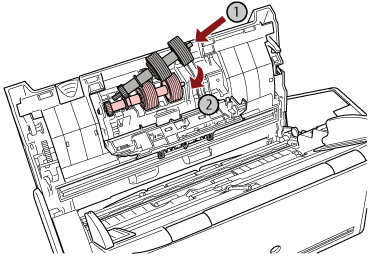

    5. Fren silindirini tekrar tarayıcıya takın.

      Şaftın sol ucunu delik şekline göre deliğe yerleştirin ve ardından şaftın sağ tarafını takın.

      Şaftı Takma
    6. Fren silindiri kapağını kapatın.
      DİKKAT

      Fren silindirinin düzgün olarak takıldığından emin olun. Aksi taktirde kağıt sıkışması veya başka besleme hataları oluşabilir.

  5. Toplama silindirini değiştirin.
    1. Sayfa kılavuzunu açın.

      Kenar kılavuzlarını tamamen kaydırın ve yaprak kılavuzunu çukurdan çekerek açın.

      Yaprak Kılavuzunu Açma
    2. Burcu ok yönünde döndürün.
      Burcu Döndürme

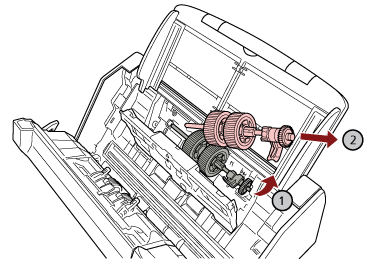

    3. Toplama silindirini çıkarın.

      Toplama silindirinin burç tarafını hafifçe kaldırın (yaklaşık 5 mm), burca doğru götürün ve dışarı çekin.

      Toplama Silindirini Çıkarma
      DİKKAT

      Şaft üzerindeki burcun yanındaki dişliye dokunmamaya dikkat edin, çünkü üzerinde gres bulunur.

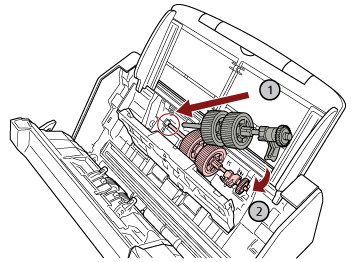

    4. Yeni toplama silindirini tarayıcıya takın.

      Şaftın sol ucunu yuvaya yerleştirin ve diğer ucu kademeli olarak indirin.

      Toplama Silindirini Takma
    5. Burcu ok yönünde döndürün.
      Burcu Döndürme
      DİKKAT

      Toplama silindirinin düzgün olarak takıldığından emin olun. Aksi taktirde kağıt sıkışması veya başka besleme hataları oluşabilir.

    6. Sayfa kılavuzunu kapatın.

      Sayfa kılavuzunun her iki ucunun da sıkıca kapandığından emin olun.

  6. ADF'yi kapatın.

    Ayrıntılar için bkz. ADF'yi Kapatma.

    ADF'yi kapatırken parmaklarınızın sıkışmamasına dikkat edin.

  7. Güç kablosunu takın ve tarayıcıyı açın.

    Ayrıntılar için bkz. Tarayıcıyı Açma.

  8. Sarf malzemelerine yönelik sayaçları sıfırlamak için aşağıdaki yöntemlerden birini kullanın.

    • Dokunmatik ekran kullanımına yönelik prosedür aşağıdaki gibidir.

      1. Dokunmatik ekranda Ayarlar → [Temizlik ve Bakım] → [Tükenebilir parça sayaçları] seçeneklerine basın.

      2. [Tükenebilir parça sayaçları] penceresinde, [Fren Silindiri] veya [Toplama Silindiri] için [Temizle] düğmesine basın.

    • Software Operation Panel kullanırken Yaprak Sayaçlarını Sıfırlama kısmına bakın.
