Замена набора валиков S

Набор валиков S состоит из валика прерывания и подбирающего валика.

Замените набор валиков S по следующей процедуре.

  1. Выключите сканер, отключите кабель питания и подождите минимум 15 минут.

    Для получения подробной информации, смотрите Как выключить питание.

  2. Извлеките все документы из лотка бумаги АПД (податчик).
  3. Откройте АПД.

    Для получения подробной информации, смотрите Как открыть АПД.

    Когда АПД открыт, он может случайно закрыться. Будьте осторожны, не прищемите пальцы.

  4. Замените валик прерывания.
    1. Откройте крышку валика прерывания.

      Удерживайте оба конца крышки и откройте ее по направлению стрелки.

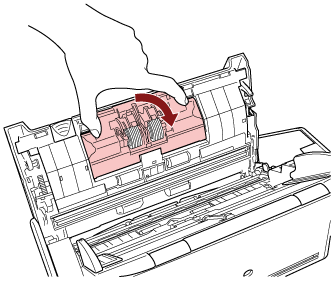

      Открытие крышки
    2. Удалите валик прерывания.

      Поднимите правую часть валика, а затем вытащите вал из слота слева.

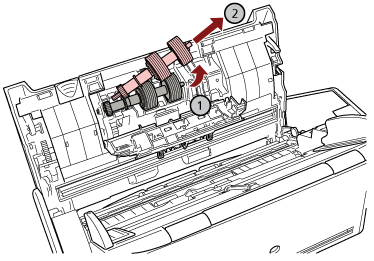

      Снятие вала
    3. Удалите валик прерывания с вала.
      Снятие валика прерывания
    4. Вставьте новый валик прерывания на вал.

      Вставьте выступ на валу в слот.

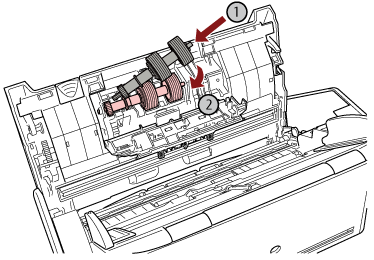

      Установка валика прерывания
    5. Вставьте валик прерывания назад в сканер.

      Вставьте левый конец вала в отверстие согласно форме отверстия, затем установите правую сторону вала.

      Установка вала
    6. Закройте крышку валика прерывания.
      ВНИМАНИЕ

      Убедитесь, что валик прерывания установлен правильно. В противном случае могут возникать застревания бумаги и другие ошибки подачи.

  5. Замените подбирающий валик.
    1. Откройте направляющую листов.

      Сдвиньте боковые направляющие до упора и потяните направляющую листов из углубления.

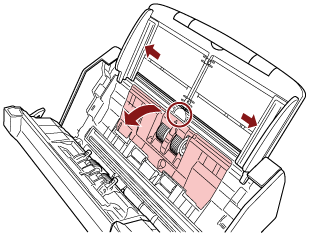

      Открытие направляющей листов
    2. Вращайте втулку по направлению стрелки.

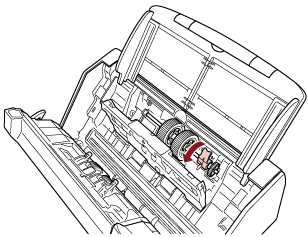

      Поворот втулки
    3. Удалите подбирающий валик.

      Слегка приподнимите подбирающий валик со стороны втулки (около 5 мм), сдвиньте его в сторону втулки и вытащите.

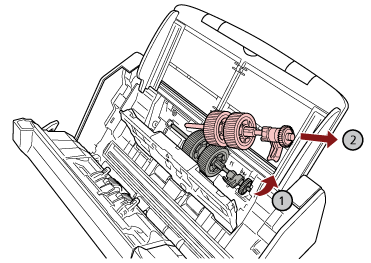

      Снятие подбирающего валика
      ВНИМАНИЕ

      Будьте осторожны, не прикасайтесь к шестерне вблизи втулки на валу, так как она обработана механическим маслом.

    4. Установите новый подбирающий валик в сканер.

      Вставьте левый конец вала в паз и постепенно опускайте другой конец.

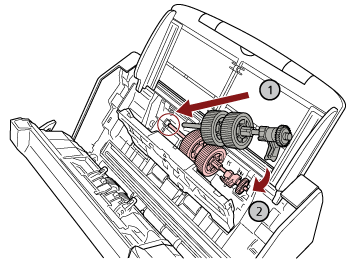

      Установка подбирающего валика
    5. Вращайте втулку по направлению стрелки.

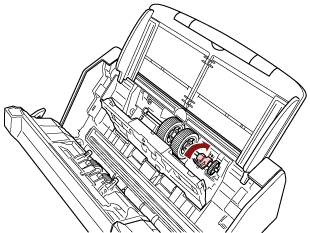

      Поворот втулки
      ВНИМАНИЕ

      Убедитесь, что подбирающий валик установлен правильно. В противном случае могут возникать застревания бумаги и другие ошибки подачи.

    6. Закройте направляющую листа.

      Удостоверьтесь, что оба конца направляющей листа был полностью заблокирован.

  6. Закройте АПД.

    Для получения подробной информации, смотрите Как закрыть АПД.

    Будьте осторожны, не прищемите пальцы при закрытии АПД.

  7. Подключите кабель питания, а затем включите питание сканера.

    Для получения подробной информации, смотрите Как включить питание.

  8. Используйте следующие способы для сброса счетчиков расходных материалов.

    • Ниже описана процедура при использовании сенсорного экрана.

      1. На сенсорном экране нажмите Настройки → [Чистка и обслуживание] → [Счетчики расходных материалов].

      2. На экране [Счетчики расходных материалов] нажмите кнопку [Удалить] для параметра [Валик прерывания] или [Подбирающий валик].

    • При использовании Software Operation Panel смотрите Сброс счетчика листов.
