Ajustando a posição para iniciar a digitalização [Configurações de Offset/ampliação vertical]

Quando a posição de saída da imagem digitalizada não estiver correta ou a imagem aparecer reduzida / alongada na direção vertical, ajuste o offset e a ampliação vertical.

ATENÇÃO

Normalmente, não precisa efetuar nenhuma alteração pois as configurações de fábrica já usam valores ajustados.

  1. Abra o Software Operation Panel.

    Para maiores detalhes, consulte a seção Iniciando o Software Operation Panel.

  2. Na lista, selecione [Configurações do aparelho] e clique no botão [Offset].

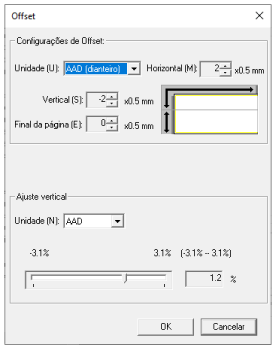

  3. Ajuste o Offset / Ajuste vertical conforme necessário.
    Offset
    Configurações de Offset
    Unidade

    Selecione [AAD (dianteiro)] ou [AAD (posterior)] como a unidade para um ajuste de offset.

    Horizontal

    Especifique o offset (largura) horizontal.

    O valor especificado pode variar de -2 a +2 mm (em incrementos de 0,5).

    A configuração padrão de fábrica é "0".

    Vertical

    Especifique o offset vertical (comprimento) no topo de uma página.

    O valor especificado pode variar de -2 a +2 mm (em incrementos de 0,5).

    A configuração padrão de fábrica é "0".

    Fim da página

    Especifique o offset vertical (comprimento) no fim de uma página. O valor especificado pode variar de -2 a +2 mm (em incrementos de 0,5).

    Área do offset

    (1): Digitalização= -2 a 2 mm

    (2): Subdigitalização= -2 a 2 mm

    (3): Fim da página= -2 a 2 mm

    (em acréscimos de 0,5)

    Ajuste vertical
    Unidade

    A unidade para um ajuste de ampliação vertical é fixada para [AAD].

    Ampliação

    Especifique a ampliação vertical (comprimento).

    O valor especificado pode variar de -3,1 a +3,1% (em incrementos de 0,1).

    A configuração padrão de fábrica é "0,0".
