Austauschen der Rolleneinheit S

Die Rolleneinheit S besteht aus der Bremsrolle und der Einzugsrolle.

Ersetzen Sie die Rolleneinheit S wie folgt.

  1. Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie mindestens 15 Minuten.

    Für weitere Details siehe Ausschalten des Scanners.

  2. Entfernen Sie alle Dokumente aus dem ADF-Papierschacht (Einzug).
  3. Öffnen Sie den ADF.

    Für weitere Details siehe Öffnen des ADFs.

    Wenn der ADF geöffnet ist, kann er sich versehentlich schließen. Geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

  4. Ersetzen Sie die Bremsrolle.
    1. Öffnen Sie die Abdeckung der Bremsrolle.

      Halten Sie beide Enden der Abdeckung fest und öffnen Sie sie in Pfeilrichtung.

      Öffnen des Abdeckungssens.

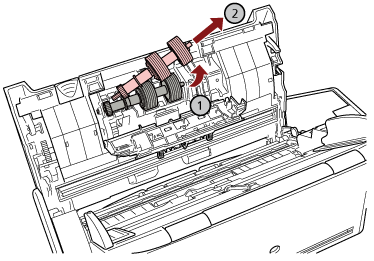

    2. Entfernen Sie die Bremsrolle.

      Heben Sie zuerst die rechte Seite der Rolle an und ziehen Sie die Achse dann aus der Einkerbung auf der linken Seite heraus.

      Entfernen des Schafts
    3. Ziehen Sie die Bremsrolle von deren Achse ab.
      Entfernen der Bremsrolle
    4. Stecken Sie eine neue Bremsrolle auf die Achse auf.

      Setzen Sie das Gegenstück zur Achse in die Halterung ein.

      Einsetzen der Bremsrolle
    5. Setzen Sie die Bremsrolle wieder in den Scanner ein.

      Führen Sie die linke Seite der Achse in die passende Öffnung ein und setzen Sie dann die rechte Seite der Achse ein.

      Anbringen des Schafts
    6. Schließen Sie die Abdeckung der Bremsrolle.
      WICHTIG

      Vergewissern Sie sich, dass die Bremsrolle korrekt eingesetzt wurde. Andernfalls kann es zu Papierstaus oder anderen Einzugsfehlern kommen.

  5. Ersetzen Sie die Einzugsrolle.
    1. Öffnen Sie die Blattführung.

      Schieben Sie die Papierführungen bis zum Anschlag und ziehen Sie die Blattführung aus der Vertiefung heraus.

      Öffnen der Blattführung
    2. Drehen Sie die Halterung in Pfeilrichtung.
      Drehen der Halterung
    3. Entfernen Sie die Einzugsrolle.

      Heben Sie die Einzugsrolle an der Halterungsseite leicht an (ca. 5 mm), bewegen Sie sie zur Halterung hin und ziehen Sie sie heraus.

      Entfernen der Einzugsrolle
      WICHTIG

      Achten Sie darauf, nicht das Zahnrad neben der Achsenhalterung zu berühren, da es Schmiermittel enthält.

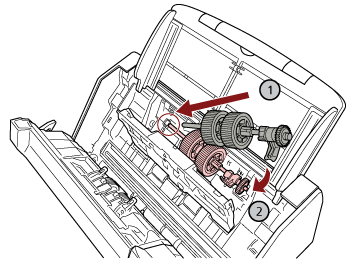

    4. Installieren Sie die neue Einzugsrolle im Scanner.

      Führen Sie das linke Ende des Schafts in den Schlitz ein, und senken Sie das andere Ende langsam ab.

      Einsetzen der Einzugsrolle
    5. Drehen Sie die Halterung in Pfeilrichtung.
      Drehen der Halterung
      WICHTIG

      Vergewissern Sie sich, dass die Einzugsrolle korrekt eingesetzt wurde. Andernfalls kann es zu Papierstaus oder anderen Einzugsfehlern kommen.

    6. Schließen Sie die Blattführung.

      Vergewissern Sie sich, dass beide Seiten der Blattführung sicher einrasten.

  6. Schließen Sie den ADF.

    Für weitere Details siehe Schließen des ADF.

    Wenn sich der ADF schließt, geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

  7. Stecken Sie das Netzkabel in die Steckdose und schalten Sie den Scanner ein.

    Für weitere Details siehe Einschalten des Scanners.

  8. Verwenden Sie eine der folgenden Methoden, um die Zähler für die Verbrauchsmaterialien zu löschen.

    • Die Vorgehensweise bei der Verwendung des Touchscreens ist wie folgt.

      1. Drücken Sie auf dem Touchscreen auf Einstellungen → [Reinigung & Wartung] → [Verbrauchsmaterialien Zähler].

      2. Drücken Sie im Bildschirm [Verbrauchsmaterialien Zähler] auf die Schaltfläche [Löschen] für [Bremsrolle] oder [Einzugsrolle].

    • Wenn Sie Software Operation Panel verwenden, beachten Sie Zurücksetzen der Blattzähler.
