Sostituzione del gruppo rulli S

Il gruppo di rulli S è costituito dal rullo di freno e dal rullo di presa.

Sostituire il gruppo di rulli S nel modo seguente:

  1. Spegnere lo scanner, scollegare il cavo di alimentazione e attendere almeno 15 minuti.

    Per i dettagli vedere Spegnimento.

  2. Togliere tutti i documenti dallo scivolo della carta dell'ADF (alimentatore).
  3. Aprire l'ADF.

    Per i dettagli vedere Apertura dell'ADF.

    Quando è aperto, l'ADF potrebbe chiudersi accidentalmente. Attenzione a non chiudersi l'ADF sulle dita.

  4. Sostituire il rullo di freno.
    1. Aprire il coperchio del rullo di freno.

      Tenere entrambe le estremità del coperchio e aprirlo in direzione della freccia.

      Apertura del coperchio

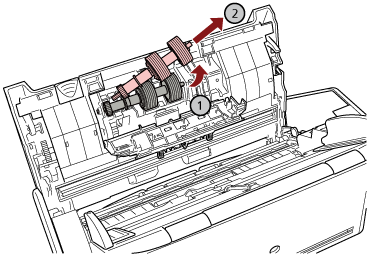

    2. Togliere il rullo di freno.

      Sollevare prima il lato destro del rullo, quindi estrarre l'asse dalla fessura a sinistra.

      Rimozione dell'asse
    3. Sfilare il rullo di freno dall'asse.
      Rimozione del rullo di freno
    4. Inserire il nuovo rullo di freno nell'asse.

      Inserire la sporgenza dell'asse nella fessura.

      Fissaggio del rullo di freno

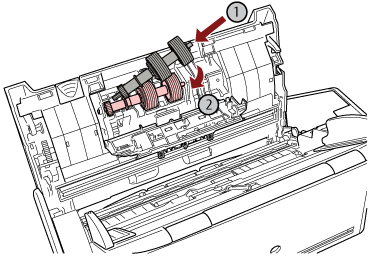

    5. Reinserire il rullo di freno nello scanner.

      Inserire l'estremità sinistra dell'asse nel foto in base alla forma del foro, quindi fissare il lato destro dell'asse.

      Fissaggio dell'asse
    6. Chiudere il coperchio del rullo di freno.
      ATTENZIONE

      Verificare che il rullo di freno sia posizionato correttamente. Altrimenti potrebbero verificarsi inceppamenti della carta o altri errori di alimentazione.

  5. Sostituire il rullo di presa.
    1. Aprire la guida del foglio.

      Far scorrere completamente le guide laterali e tirare la guida del foglio fino ad aprirla.

      Apertura della guida del foglio
    2. Ruotare la boccola nella direzione della freccia.
      Rotazione della boccola

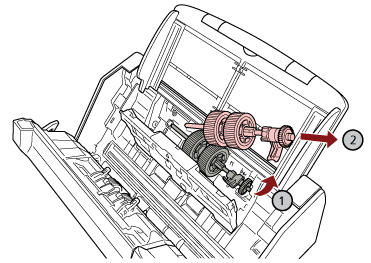

    3. Togliere il rullo di presa.

      Sollevare leggermente il lato boccola del rullo di presa (circa 5 mm), spostarlo verso la boccola ed estrarlo.

      Rimozione del rullo di presa
      ATTENZIONE

      Non toccare i meccanismi vicino alla boccola nell'asse, in quanto sono grassi.

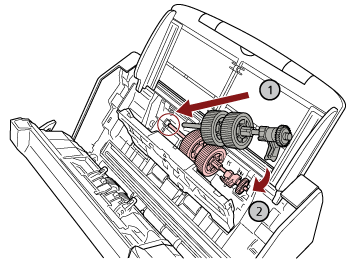

    4. Installare il nuovo rullo di presa nello scanner.

      Inserire l'estremità sinistra dell'asse nella fessura e abbassare gradualmente l'altra estremità.

      Fissaggio del rullo di presa
    5. Ruotare la boccola nella direzione della freccia.
      Rotazione della boccola
      ATTENZIONE

      Verificare che il rullo di presa sia posizionato correttamente. Altrimenti potrebbero verificarsi inceppamenti della carta o altri errori di alimentazione.

    6. Chiudere la guida del foglio.

      Controllare che entrambe le estremità della guida del foglio siano bloccate correttamente.

  6. Chiudere l'ADF.

    Per i dettagli vedere Chiusura dell'ADF.

    Attenzione a non chiudersi l'ADF sulle dita quando lo si chiude.

  7. Collegare il cavo di alimentazione e accendere lo scanner.

    Per i dettagli vedere Accensione.

  8. Usare uno dei metodi seguenti per azzerare i contatori dei materiali usurabili.

    • La procedura quando si utilizza lo schermo tattile è la seguente:

      1. Sullo schermo tattile, premere Impostazioni → [Pulizia e manutenzione] → [Contatori materiali usurabili].

      2. Sulla schermata [Contatori materiali usurabili], premere il tasto [Cancella] per [Rullo di freno] o [Rullo di presa].

    • Quando si utilizza Software Operation Panel, vedere Azzeramento dei contatori dei fogli.
