Componentes y funciones
Esta sección muestra los nombres de los componentes del escáner.
Lado frontal
N.º |
Nombre |
Función |
|---|---|---|
1 |
ADF (Alimentador automático de documentos) |
Recoge y alimenta los documentos hoja por hoja de la bandeja de entrada al ADF (alimentador). Ábralo para reemplazar los consumibles o para limpiar el interior del escáner. |
2 |
Extensión de la bandeja de entrada |
Extráigala tirando de ella para que se ajuste a la longitud del documento. |
3 |
Bandeja de entrada al ADF (alimentador) |
Abra la bandeja de entrada al ADF (alimentador) para cargar un documento en ella. Hay una entrada en la parte inferior de la bandeja de entrada al ADF (alimentador). |
4 |
Guía lateral |
Posiciona los documentos en su lugar cuando son colocados en la bandeja de entrada al ADF (alimentador) para introducirlos en el escáner. |
5 |
Bandeja de salida |
Amontona los documentos expulsados. Se abre y se cierra automáticamente al realizar una digitalización. |
6 |
Manijas de apertura del ADF |
Tire de esta manija para abrir el ADF. |
7 |
Indicador LED |
Indica el estado del escáner. Para obtener detalles, consulte Acerca del indicador LED. |
8 |
Botón [Power] |
Enciende o apaga el escáner. |
9 |
Botón [Scan/Stop] |
Ejecuta la aplicación enlazada. Cancela la indicación de error visualizado. Puede cancelar una digitalización aunque no haya finalizado. |
10 |
Panel del operador |
Incluye el botón [Power], el botón [Scan/Stop] y un indicador LED. Puede usarse para utilizar el escáner o verificar el estado. |
11 |
Ranura de entrada para digitalización |
Ranura para insertar un documento para digitalizarlo. |
12 |
Pestaña de soporte de documentos |
Sujeta los documentos expulsados en la bandeja de salida. |

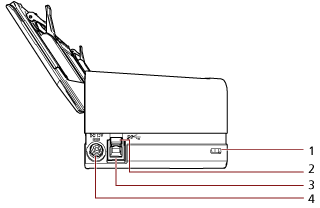

Lado izquierdo
N.º |
Nombre |
Función |
|---|---|---|
1 |
Ranura para el cable de seguridad |
Se utiliza para conectar un cable de seguridad antirrobo (disponible comercialmente). |
2 |
Detenedor para USB 3.X |
Ábralo para conectar un cable USB 3.0. Inserte una herramienta, como un destornillador plano, por debajo en la parte trasera del detenedor para USB 3.X y tire para abrirlo.  |
3 |
Conector USB |
Usado para conectar un cable USB. |
4 |
Conector de alimentación |
Se utiliza para conectar un cable de alimentación. "Cable de alimentación" se refiere al cable CA y al adaptador CA conectados entre sí. |

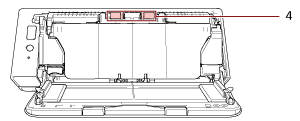

Partes desmontables
N.º |
Nombre |
Función |
|---|---|---|
1 |
Rodillo de recogida |
Rodillo que introduce en el ADF los documentos que hay cargados en la bandeja de entrada al ADF (alimentador). |
2 |
Módulo de la almohadilla |
Pieza que separa documentos superpuestos antes de insertarlos en el ADF. |

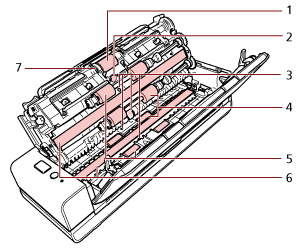

Interior (ADF)
N.º |
Nombre |
Función |
|---|---|---|
1 |
Rodillo de recogida (× 1) |
Rodillo que introduce los documentos de la bandeja de entrada al ADF (alimentador) en el ADF. |
2 |
Sensor ultrasónico (× 2) |
Sensor que detecta los documentos superpuestos por medio de ondas ultrasónicas. Detecta los documentos superpuestos supervisando la diferencia que hay en la cantidad de ondas ultrasónicas transmitidas por los documentos. |
3 |
Sensor de documentos (× 4) |
Un sensor que detecta si hay un documento. |
4 |
Rodillo de expulsión (× 8) |
Rodillo que expulsa documentos del ADF. |
5 |
Rodillo de alimentación (× 4) |
Rodillo que inserta documentos en el ADF. |
6 |
Vidrio de digitalización (× 2) |
La superficie que digitaliza documentos. |
7 |
Detector de carga de documentos (× 1) |
Detecta si un documento se ha cargado en la bandeja de entrada al ADF (alimentador). |
8 |
Módulo de la almohadilla (× 1) |
Pieza que separa documentos superpuestos antes de insertarlos en el ADF. |
