Bauteile und Funktionen
Dieser Abschnitt zeigt die Namen der Scannerbauteile.

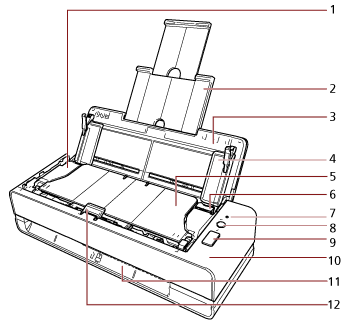

Vorderseite
Nr. |
Name |
Funktion |
|---|---|---|
1 |
ADF (Automatischer Dokumenteneinzug) |
Zieht und führt die Dokumente nacheinander vom ADF-Papierschacht (Einzug) einzeln ein. Klappen Sie diesen zum Ersetzen von Verbrauchsmaterialien oder zum Reinigen des Scannerinneren auf. |
2 |
Schachterweiterung |
Ziehen Sie dieses Teil heraus, um es an die Dokumentenlänge anzupassen. |
3 |
ADF-Papierschacht (Einzug) |
Öffnen Sie den ADF-Papierschacht (Einzug), um ein Dokument darin einzulegen. Es gibt eine Öffnung an der Unterseite des ADF-Papierschachts (Einzug). |
4 |
Papierführung |
Positioniert die Dokumente, wenn diese in den ADF-Papierschacht (Einzug) eingelegt werden, damit sie in den Scanner eingezogen werden können. |
5 |
Ausgabefach |
Stapelt die ausgegebenen Dokumente. Es wird automatisch geöffnet und geschlossen, wenn ein Scan durchgeführt wird. |
6 |
ADF-Taste |
Ziehen Sie an dieser Taste, um den ADF zu öffnen. |
7 |
LED-Anzeige |
Zeigt den Scannerstatus an. Für weitere Details siehe Informationen zur LED-Anzeige. |
8 |
[Power] Taste |
Schaltet den Scanner ein oder aus. |
9 |
[Scan/Stop]-Taste |
Die verknüpfte Anwendungssoftware wird gestartet. Löscht die angezeigte Fehleranzeige. Sie können einen Scan mitten im Scanvorgang abbrechen. |
10 |
Bedienfeld |
Besteht aus der [Power] Taste, der [Scan/Stop]-Taste und einer LED-Anzeige. Es kann zur Bedienung des Scanners oder der Überprüfung des Status verwendet werden. |
11 |
Rückführpfad-Öffnung |
Eine Öffnung zum Einführen eines zu scannenden Dokuments. |
12 |
Dokumentstütze |
Stützt das Dokument, das in das Ausgabefach ausgeworfen wird. |

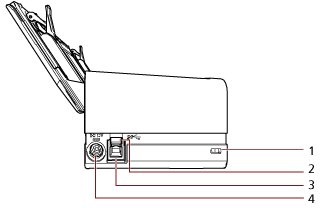

Linke Seite
Nr. |
Name |
Funktion |
|---|---|---|
1 |
Sicherheitskabelanschluss |
Zum Anbringen eines Sicherheitskabels für den Diebstahlschutz (im Handel erhältlich). |
2 |
Stopper für den USB 3.X |
Öffnen Sie diesen, um ein USB 3.0-Kabel anzuschließen. Führen Sie ein Werkzeug, wie einen Flachkopfschraubendreher von unten an der Rückseite des Stoppers für den USB3.X ein, und ziehen Sie ihn ab.  |
3 |
USB-Anschluss |
Zum Anschluss eines USB-Kabels. |
4 |
Netzteilanschluss |
Zum Anschluss eines Netzkabels. "Netzkabel" bezeichnet das an das Netzteil angeschlossene Netzkabel. |
Entfernbare Teile
Nr. |
Name |
Funktion |
|---|---|---|
1 |

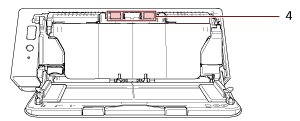

Einzugsrolle |
Eine Rolle, die im ADF-Papierschacht (Einzug) eingelegte Dokumente in den ADF einzieht. |
2 |
Papierseparations-Einheit |
Ein Teil, das sich überlappende Dokumente trennt, bevor sie in den ADF eingezogen werden. |

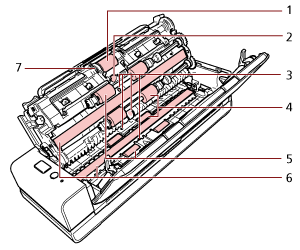

Innenseite (ADF)
Nr. |
Name |
Funktion |
|---|---|---|
1 |
Einzugsrolle (× 1) |
Eine Rolle, die Dokumente im ADF-Papierschacht (Einzug) in den ADF einzieht. |
2 |
Ultraschallsensor (× 2) |
Ein Sensor zur Erkennung sich überlappender Dokumente durch Ultraschall. Sich überlappende Dokument werden durch die Messung der Differenz der durch die Dokumente gesendeten Ultraschallwellen erkannt. |
3 |
Dokumentensensor (× 4) |
Ein Sensor, der erkennt, ob ein Dokument vorhanden ist. |
4 |
Ausgaberolle (× 8) |
Eine Rolle, die Dokumente aus dem ADF auswirft. |
5 |
Einzugsrollen (× 4) |
Diese Rolle führt Dokumente durch den ADF. |
6 |
Glas (× 2) |
Die Oberfläche, über die Dokumente gescannt werden. |
7 |
Dokumentladedetektor (× 1) |
Er erkennt, ob ein Dokument in den ADF-Papierschacht (Einzug) eingelegt ist oder nicht. |
8 |
Papierseparations-Einheit (× 1) |
Ein Teil, das sich überlappende Dokumente trennt, bevor sie in den ADF eingezogen werden. |
