Замена подбирающего валика

Замените подбирающий валик следующей процедурой.

СОВЕТ

Есть два подбирающих валика. Заменяйте оба устройства.

  1. Выключите сканер, отключите кабель питания и подождите минимум 15 минут.

    Для получения подробной информации, смотрите Как выключить питание.

  2. Извлеките все документы из укладчика.
  3. Откройте АПД.

    Для получения подробной информации, смотрите Как открыть АПД.

    Когда АПД открыт, он может случайно закрыться. Будьте осторожны, не прищемите пальцы.

  4. Извлеките подбирающие валики (× 2) из сканера.

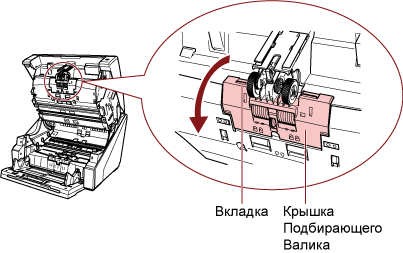

    1. Откройте крышку валиков.

      Возьмите лапки слева и справа пальцами и потяните крышку вниз к себе.

      Открытие крышки валиков
    2. Возьмите лапки подбирающих валиков (× 2), чтобы снять подбирающие валики с вращающегося вала.
      Снятие подбирающего валика
  5. Установите новый комплект подбирающих валиков (× 2) в сканер.
    1. Разместите подбирающие валики (× 2) на вал.
      Установка подбирающего валика
    2. Закройте крышку валика.

      Удостоверьтесь, что оба конца крышки полностью заблокированы.

  6. Закройте АПД.

    Для получения подробной информации, смотрите Как закрыть АПД.

    Будьте осторожны, не прищемите пальцы при закрытии АПД.

    ВНИМАНИЕ

    • Не закрывайте АПД при открытой крышке валика.

    • Убедитесь, что подбирающие валики установлены правильно. Если подбирающие валики установлены неверно, могут возникать ошибки подачи, например застревание бумаги.

  7. Подключите кабель питания, а затем включите питание сканера.

    Для получения подробной информации, смотрите Как включить питание.

  8. Сбросьте счетчик подбирающего валика.

    Используйте один из следующих способов для сброса счетчика.
