Ajustando a posição para iniciar a digitalização [Configurações de Offset/Ajuste vertical]

Quando a posição de saída da imagem digitalizada não estiver correta ou a imagem aparecer reduzida / alongada na direção vertical, ajuste o offset e a ampliação vertical.

ATENÇÃO

Normalmente, não precisa efetuar nenhuma alteração pois as configurações de fábrica já usam valores ajustados.

  1. Abra o Software Operation Panel.

    Para maiores detalhes, consulte a seção Iniciando o Software Operation Panel.

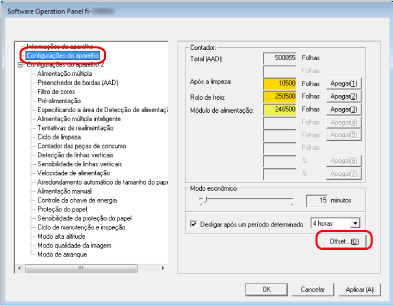

  2. A partir da lista na esquerda, selecione [Configurações do aparelho] e clique no botão [Offset].
    Configurações do aparelho

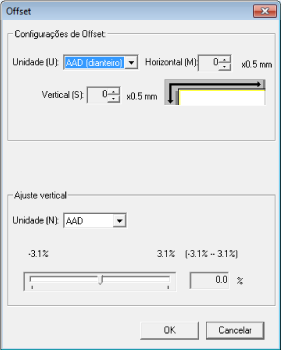

  3. Ajuste o Offset / Ajuste vertical conforme necessário.
    Offset
    Configurações de Offset
    Unidade

    Selecione [AAD (dianteiro)] ou [AAD (posterior)] como a unidade para um ajuste de offset.

    A configuração padrão de fábrica é [AAD (dianteiro)].

    Horizontal

    Especifique o offset (largura) horizontal.

    O valor especificado pode variar de -2 a +2 mm (em incrementos de 0,5).

    A configuração padrão de fábrica é "0".

    Vertical

    Especifique o offset vertical (comprimento).

    O valor especificado pode variar de -2 a +2 mm (em incrementos de 0,5).

    A configuração padrão de fábrica é "0".

    Ajuste vertical
    Unidade

    A unidade para um ajuste vertical é fixada para [AAD].

    Ajuste vertical

    Especifique a ampliação vertical (comprimento).

    O valor especificado pode variar de -3,1 a +3,1% (em incrementos de 0,1).

    A configuração padrão de fábrica é "0,0".
