Componentes y funciones
Esta sección muestra los nombres de los componentes del escáner.
Lado frontal
N.º |
Nombre |
Función |
|---|---|---|
1 |
Lector de tarjetas inteligentes sin contacto |
Lee la información de la tarjeta inteligente. |
2 |
ADF (Alimentador automático de documentos) |
Recoge y alimenta los documentos hoja por hoja a la vez de la bandeja de entrada al ADF (alimentador). Ábralo para reemplazar los consumibles o para limpiar el interior del escáner. |
3 |
Extensión de la bandeja de entrada |
Extráigala tirando de ella para que se ajuste a la longitud del documento. |
4 |
Bandeja de entrada al ADF (alimentador) |
Sostiene los documentos a digitalizar. |
5 |
Guía lateral |
Posiciona los documentos en su lugar cuando son colocados en la bandeja de entrada al ADF (alimentador) para introducirlos en el escáner. |
6 |
Interruptor del modo de alimentación |
Deslice el interruptor del modo de alimentación hacia la izquierda para cambiar el modo de alimentación al modo manual singular. |
7 |
Manijas de apertura del ADF |
Tire de esta manija para abrir el ADF. |
8 |
Pantalla táctil |
Se utiliza para manejar el escáner o verificar el estado. |
9 |
Botón [Power] |
Enciende o apaga el escáner. |
10 |
Bandeja de salida |
Amontona los documentos expulsados. |
11 |
Extensión de la bandeja de salida |
Deslícela tirando de ella para que se ajuste a la longitud del documento. |
12 |
Detenedor |
Levántela para que se ajuste a la longitud del documento. |
Lado posterior
N.º |
Nombre |
Función |
|---|---|---|
1 |
Puerto de ventilación |
Orificios destinados a la ventilación de aire caliente desde el interior del escáner. |
2 |
Conector de alimentación |
Se utiliza para conectar un cable de alimentación. "Cable de alimentación" se refiere al cable CA y al adaptador CA conectados entre sí. |
3 |
Conector USB |
Usado para conectar un cable USB. |
4 |
Conector LAN |
Se utiliza para conectar un cable LAN. |
5 |
Ranura para el cable de seguridad |
Se utiliza para conectar un cable de seguridad antirrobo (disponible comercialmente). |

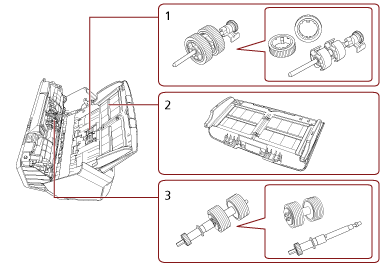

Partes desmontables
N.º |
Nombre |
Función |
|---|---|---|
1 |
Rodillo de recogida |
Un conjunto de rodillos que introduce los documentos de la bandeja de entrada al ADF (alimentador) en el ADF. |
2 |
Bandeja de entrada al ADF (alimentador) |
Sostiene los documentos a digitalizar. |
3 |
Rodillo de freno |
Un rodillo que evita que más de una hoja de los documentos sea alimentada por el ADF de una vez. |
Interior (ADF)
N.º |
Nombre |
Función |
|---|---|---|
1 |
Micrófono (× 2) |
Detecta ruidos de atasco de papel. |
2 |
Sensor ultrasónico (× 2) |
Un sensor que detecta los documentos superpuestos por medio de ondas ultrasónicas. Detecta los documentos superpuestos supervisando la diferencia que hay en la cantidad de ondas ultrasónicas transmitidas por los documentos. |
3 |
Rodillo de freno (× 2) |
Un rodillo que evita que más de una hoja de los documentos sea alimentada por el ADF de una vez. |
4 |
Sensor de documentos (× 8) |
Un sensor que detecta si hay un documento. |
5 |
Vidrio de digitalización (× 2) |
La superficie que digitaliza documentos. |
6 |
Rodillo de alimentación (× 2) |
Un rodillo que alimenta el documento por el ADF. |
7 |
Rodillo de expulsión (× 2) |
Rodillos que expulsan los documentos del ADF a la bandeja de salida. |
8 |
Rodillo de recogida (× 2) |
Un conjunto de rodillos que separa una hoja de los documentos colocados en la bandeja de entrada al ADF (alimentador) y alimenta el documento en el ADF. |
9 |
Rodillo de plástico (× 4) |
Un rodillo que alimenta el documento por el ADF. |
