部件和功能
本節說明掃描器各部件的名稱。

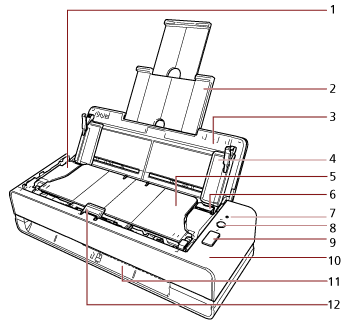

正面
編號 |
名稱 |
功能 |
|---|---|---|
1 |
ADF (自動送紙器) |
從 ADF 進紙槽 (送紙器) 逐張取出文件，並送進掃描器。 打開可更換耗材或清潔掃描器內部。 |
2 |
進紙槽延展部分 |
拉出即可依照文件長度調整。 |
3 |
ADF 進紙槽 (送紙器) |
打開 ADF 進紙槽 (送紙器) 以載入文件。 ADF 進紙槽 (送紙器) 的底部有開口。 |
4 |
側導板 |
將紙張載入 ADF 進紙槽 (送紙器) 並送紙進掃描器時，可用以引導文件。 |
5 |
蓄紙器 |
堆放出紙的文件。 在執行掃描時會自動打開和關閉。 |
6 |
ADF 開關 |
拉起此開關可打開 ADF。 |
7 |
LED 指示燈 |
顯示掃描器狀態。 關於詳細資訊，請參閱 關於 LED 指示燈。 |
8 |
[Power] 按鈕 |
開啟或關閉掃描器電源。 |
9 |
[Scan/Stop] 按鈕 |
啟動連結的應用程式軟體。 清除顯示的錯誤警示。 您可以在掃描途中取消掃描。 |
10 |
操作面板 |
包含 [Power] 按鈕、[Scan/Stop] 按鈕和 LED 指示燈。 可用來操作掃描器或檢查其狀態。 |
11 |
返紙路徑口 |
用於插入待掃描文件的開口。 |
12 |
文件支撐板 |
可支撐住退出至蓄紙器上的文件。 |

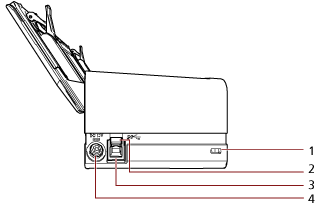

左側
編號 |
名稱 |
功能 |
|---|---|---|
1 |
防盜纜線鎖孔 |
用於連接防盜安全纜線 (市面有售)。 |
2 |
USB 3.X 固定架 |
打開後可連接 USB 3.0 纜線。以一字螺絲起子等工具由底下插入 USB 3.X 固定架的背面，並將其拉開。  |
3 |
USB 接口 |
用以連接 USB 纜線。 |
4 |
電源線接口 |
用以連接電源線。 "電源線"表示 AC 纜線和電源轉接器組件。 |

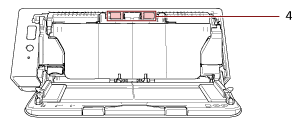

卸除式部件
編號 |
名稱 |
功能 |
|---|---|---|
1 |
進紙輪 |
將載入 ADF 進紙槽 (送紙器) 上的文件送入 ADF 中的滾輪。 |
2 |
取紙分離墊機組 |
將重疊的文件在送入 ADF 之前分開的部件。 |

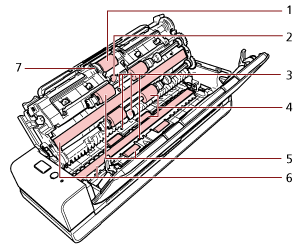

內部 (ADF)
編號 |
名稱 |
功能 |
|---|---|---|
1 |
進紙輪 (× 1) |
將 ADF 進紙槽 (送紙器) 上的文件送入 ADF 中的滾輪。 |
2 |
超音波感應器 (× 2) |
透過超音波來檢測文件重疊的感應器。 透過監察通過文件的超音波差異來檢測文件重疊。 |
3 |
文件感應器 (× 4) |
檢測文件是否存在的感應器。 |
4 |
出紙輪 (× 8) |
將文件從 ADF 送出的滾輪。 |
5 |
送紙輪 (× 4) |
將文件送進 ADF 的滾輪。 |
6 |
掃描玻璃 (× 2) |
掃描文件的平面。 |
7 |
文件裝載檢測器 (× 1) |
檢測文件是否已載入 ADF 進紙槽 (送紙器)。 |
8 |
取紙分離墊機組 (× 1) |
將重疊的文件在送入 ADF 之前分開的部件。 |
