调节开始扫描的位置[偏移量设定/垂直放大倍数调整]
当扫描图像的输出位置不正确或图像看上去缩短/加长(纵向)时,调整偏移量和垂直放大倍数。
注意
通常情况下,出厂初始设置已使用调整的值,因此不必做任何修改。
-
启动Software Operation Panel。
有关详情请参阅启动Software Operation Panel。
-

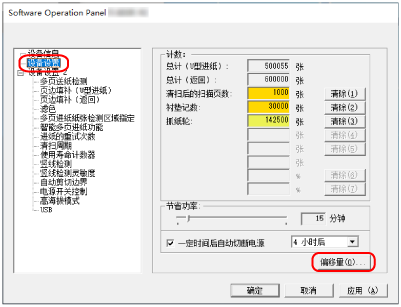

从左侧的列表选择[设备设置]并单击[偏移量]按钮。
-

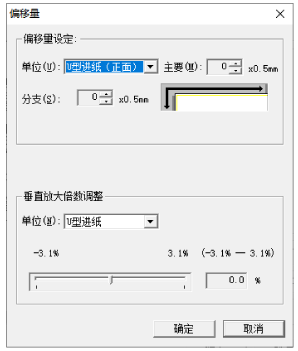

根据需要调整偏移量/垂直放大倍数。
- 偏移量设定
-
- 单位
选择偏移量调整的单位。
出厂初始设置是[U型进纸(正面)]。
- 主要
指定水平(宽度)偏移量。
该指定值的范围可为-2到+2 mm(以0.5为单位增加)。
出厂初始设置是"0"。
- 分支
指定垂直(长度)偏移量。
该指定值的范围可为-2到+2 mm(以0.5为单位增加)。
出厂初始设置是"0"。
- 垂直放大倍数调整
-
- 单位
选择垂直放大倍数调整的单位。
出厂初始设置是[U型进纸]。
- 垂直放大倍数调整
指定垂直(长度)放大倍数。
该指定值的范围可为-3.1%到+3.1%(以0.1为单位增加)。
出厂初始设置是"0.0"。
