Ajustando a posição para iniciar a digitalização [Offset/Ajuste vertical]
Quando a posição de saída da imagem digitalizada não estiver correta ou a imagem aparecer reduzida / alongada na direção (verticalmente), use o procedimento seguinte para ajustar o offset e a ampliação vertical para correção.
Normalmente não é preciso efetuar nenhum ajuste pois as configurações de fábrica estão definidas nos valores apropriados.
-

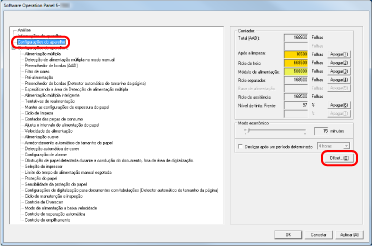

A partir da lista na esquerda, selecione [Configurações do aparelho] e clique no botão [Offset].
-
Ajuste o offset/ampliação vertical conforme necessário.
Configurações de Offset
Descrição
Unidade
Selecione [AAD (dianteiro)] ou [AAD (posterior)] como a unidade para um ajuste de offset.
Horizontal
Ajusta o Offset (largura) horizontal.
O intervalo da definição é de -2 a 3 mm em acréscimos de 0,5 mm.
Vertical
Ajusta o offset vertical (comprimento).
O intervalo da definição é de -2 a 3 mm em acréscimos de 0,5 mm.
Ajuste vertical
Descrição
Unidade
A unidade para um ajuste vertical é fixada para [AAD].
Ajuste vertical
(comprimento)
Configura o ajuste vertical (comprimento).
O intervalo da definição é de -3,1 a 3,1% em acréscimos de 0,1%.
