Reinigen des ADF (mithilfe eines Tuchs)

Verwenden Sie ein Tuch, das mit dem Reiniger F1 befeuchtet wurde, oder ein Reinigungstuch, um das Inneres des ADF zu reinigen.

Die Gläser im ADF werden sehr heiß, während der Scanner in Betrieb ist.

Bevor Sie die Innenseite des ADF reinigen, schalten Sie den Scanner aus und trennen Sie das Netzkabel von der Netzsteckdose. Warten Sie daraufhin 15 Minuten, um die Innenseite des ADF abkühlen zu lassen.

WICHTIG

Wenn das Vorlagefach angehoben wurde, senken Sie es wieder in die untere Position ab.

Für weitere Details siehe Festlegen der Ladekapazität des Vorlagefachs.

  1. Schalten Sie den Scanner aus, trennen Sie das Netzkabel und warten Sie mindestens 15 Minuten.

    Für weitere Details siehe Ausschalten des Scanners.

  2. Öffnen Sie das Vorlagefach/den ADF/die obere Abdeckung.

    Detaillierte Informationen zum Öffnen des Vorlagefachs finden Sie unter Öffnen des Vorlagefachs.

    Detaillierte Informationen zum Öffnen des ADF finden Sie unter Öffnen des ADFs.

    Detaillierte Informationen zum Öffnen der oberen Abdeckung finden Sie unter So öffnen Sie die obere Abdeckung.

    Wenn der ADF/die obere Abdeckung geöffnet ist, können diese versehentlich geschlossen werden. Geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

  3. Verwenden Sie ein Tuch, das mit dem Reiniger F1 befeuchtet wurde, oder ein Reinigungstuch, um die folgenden Positionen zu reinigen.
    Einzugsrolle (2 Einheiten)

    Wischen Sie vorsichtig die Rollen ab, damit die Rollenoberfläche nicht beschädigt wird.

    Wischen Sie an den Rillen der Rollenoberfläche entlang. Stellen Sie sicher, dass Sie die Reinigung sorgfältig durchführen, da die Einzugsleistung insbesondere dann beeinflusst wird, wenn sich schwarze Fremdkörper an der Rolle befinden. Entfernen Sie die Rollen zur einfacheren Reinigung. Detaillierte Informationen zum Entfernen der Einzugsrollen finden Sie unter Ersetzen der Einzugsrolle.

    Reinigen der Einzugsrollen
    Trennrolle (1 Einheit)

    Wischen Sie vorsichtig die Rollen ab, damit die Rollenoberfläche nicht beschädigt wird.

    Wischen Sie an den Rillen der Rollenoberfläche entlang. Stellen Sie sicher, dass Sie die Reinigung sorgfältig durchführen, da die Einzugsleistung insbesondere dann beeinflusst wird, wenn sich schwarze Fremdkörper an der Rolle befinden. Entfernen Sie die Rolle zur einfacheren Reinigung. Detaillierte Informationen zum Entfernen der Trennrolle finden Sie unter Austauschen der Trennrolle.

    Reinigen der Trennrolle
    Bremsrolle (1 Einheit)

    Wischen Sie vorsichtig die Rollen ab, damit die Rollenoberfläche nicht beschädigt wird.

    Wischen Sie an den Rillen der Rollenoberfläche entlang. Entfernen Sie die Rolle zur einfacheren Reinigung. Details zum Entfernen der Bremsrolle finden Sie unter Ersetzen der Bremsrolle.

    Reinigen der Bremsrolle
    Klemmrolle

    Wischen Sie vorsichtig die Rollen ab, damit die Rollenoberfläche nicht beschädigt wird.

    Reinigen Sie die gesamte Oberfläche, während Sie die Rolle manuell drehen.

    • Im Inneren der oberen Abdeckung (Rollen: 2 Positionen × 2 Einheiten)

      Reinigen der Klemmrolle innerhalb der oberen Abdeckung

    • Oberer Teil des Papierpfads (Rollen: 6 Positionen × 2 Einheiten)

      Reinigen der Klemmrolle im oberen Teil des Papierpfads
    Papierpfad/Blattführung

    Führen Sie eine schnelle Reinigung des gesamten Bereichs durch.

    • Oberer Teil des Papierpfads

      Reinigen des oberen Teils des Papierpfads/der Blattführung

    • Unterer Teil des Papierpfads

      Reinigen des unteren Teils des Papierpfads/der Blattführung
    HINWEIS

    Verwenden Sie einen Staubsauger, wenn sich sehr viel Papierstaub im Papierpfad befindet.

    Scanglas

    Reinigen Sie es leicht.

    • Oberer Teil des Papierpfads (Glas: 2 Blätter)

      Reinigen des Glases im oberen Teil des Papierpfads
      WICHTIG

      Normalerweise sollte das Glas nicht entfernt werden, weil es so konzipiert ist, dass es den Papierstaub blockiert.

      Entfernen und reinigen Sie das Glas nur, wenn der Scanner in einer Umgebung verwendet wird, in der sehr viel Papierstaub vorhanden ist, und auch nach der Reinigung des Glases vertikale Streifen auf dem gescannten Bild erscheinen.

      Verwenden Sie im Vorfeld einen Staubsauger und seien Sie vorsichtig, dass kein Papierstaub eindringt, wenn Sie das Glas entfernen.

      Reinigen Sie das Glas im oberen Teil des Papierpfads (abnehmbar) wie folgt:

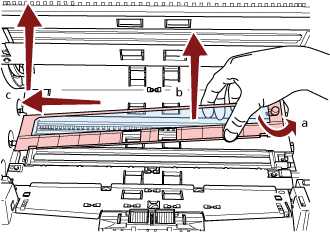

      Entfernen des Glaselements im oberen Bereich des Papierpfads

      1. Lösen Sie die Schraube, bis das Glas angehoben werden kann.

      2. Neigen Sie das Glas in dem oben dargestellten Winkel.

      3. Entfernen Sie das Glas, indem Sie es nach rechts schieben.

      4. Reinigen Sie das herausgenommene Glas.

      5. Reinigen Sie über die Lücke, in die das Glas eingesetzt war, die andere Glasebene im Inneren mit einem Wattestäbchen oder etwas ähnlichem.

        Reinigen der anderen Glasebene durch die Lücke, in die das Glas des oberen Teils des Papierpfads eingesetzt war

      6. Positionieren Sie nach der Reinigung das Glaselement, das Sie herausgenommen haben, wieder an seiner ursprünglichen Position.

      7. Ziehen Sie die Schraube fest, um es an seiner Position zu fixieren.

      HINWEIS

      Senkrechte Streifen können im Ausgabebild erscheinen, wenn das Glas verschmutzt ist.

    • Unterer Teil des Papierpfads (Glaselemente: 2 Blätter)

      Reinigen der Glaselemente im unteren Teil des Papierpfads
      WICHTIG

      Normalerweise sollte das Glas nicht entfernt werden, weil es so konzipiert ist, dass es den Papierstaub blockiert.

      Entfernen und reinigen Sie das Glas nur, wenn der Scanner in einer Umgebung verwendet wird, in der sehr viel Papierstaub vorhanden ist, und auch nach der Reinigung des Glases vertikale Streifen auf dem gescannten Bild erscheinen.

      Verwenden Sie im Vorfeld einen Staubsauger und seien Sie vorsichtig, dass kein Papierstaub eindringt, wenn Sie das Glas entfernen.

      Reinigen Sie das Glas im unteren Teil des Papierpfads (abnehmbar) wie folgt:

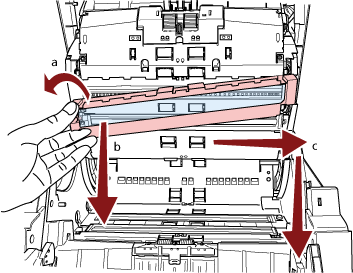

      Entfernen des Glaselements im unteren Teil des Papierpfads

      1. Lösen Sie die Schraube, bis das Glas angehoben werden kann.

      2. Neigen Sie das Glas in dem oben dargestellten Winkel.

      3. Entfernen Sie das Glas, indem Sie es nach links schieben.

      4. Reinigen Sie das herausgenommene Glas.

      5. Reinigen Sie über die Lücke, in die das Glas eingesetzt war, die andere Glasebene im Inneren mit einem Wattestäbchen oder etwas ähnlichem.

        Reinigen der anderen Glasebene durch die Lücke, in die das Glas des unteren Teils des Papierpfads eingesetzt war

      6. Positionieren Sie nach der Reinigung das Glaselement, das Sie herausgenommen haben, wieder an seiner ursprünglichen Position.

      7. Ziehen Sie die Schraube fest, um es an seiner Position zu fixieren.

      HINWEIS

      Senkrechte Streifen können im Ausgabebild erscheinen, wenn das Glas verschmutzt ist.

    Dokumentensensor

    Entfernen Sie den Staub.

    • Im Inneren der oberen Abdeckung (Sensoren: 2 Einheiten)

      Reinigen der Dokumentensensoren innerhalb der oberen Abdeckung

    • Oberer Teil des Papierpfads (Sensoren: 9 Einheiten)

      Reinigen der Dokumentensensoren im oberen Teil des Papierpfads

    • Unterer Teil des Papierpfads (Sensoren: 9 Einheiten)

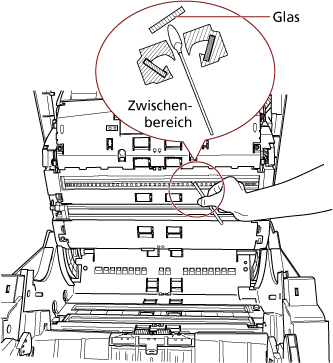

      Reinigen der Dokumentensensoren im unteren Teil des Papierpfads
    Reibungspad (2 Einheiten)

    Entfernen Sie den Staub.

    Die Reibungspads befinden im Vorlagefach-Tisch.

    Reinigen der Reibungspads
    Zuführungsrolle/Hilfsrolle

    Es gibt zwei Arten von Zuführungsrollen: Eine müssen Sie reinigen, während Sie die Rolle manuell drehen, und die andere müssen Sie reinigen, während Sie die Rolle bei eingeschaltetem Gerät drehen.

    Die Hilfsrolle muss gereinigt werden, während Sie die Rolle bei eingeschaltetem Gerät drehen.

    • Im Inneren der oberen Abdeckung (Rollen: 2 Positionen × 2 Einheiten)

      Reinigen der Zuführungsrolle innerhalb der oberen Abdeckung

    • Unterer Teil des Papierpfads (Rollen: 5 Positionen × 2 Einheiten)

      Reinigen der Zuführungsrolle im unteren Teil des Papierpfads

    • Unterer Teil des Papierpfads (Rollen: 1 Position × 2 Einheiten)

      Reinigen der Hilfsrollen im unteren Teil des Papierpfads
    Zuführungsrolle, die beim manuellen Drehen der Rolle gereinigt werden muss

    Wischen Sie vorsichtig die Rollen ab, damit die Rollenoberfläche nicht beschädigt wird.

    Reinigen Sie die gesamte Oberfläche, während Sie die Rolle manuell drehen.

    Stellen Sie sicher, dass Sie die Reinigung sorgfältig durchführen, da die Einzugsleistung insbesondere dann beeinflusst wird, wenn sich schwarze Fremdkörper an der Rolle befinden.

    Zuführungsrolle/Hilfsrolle die gereinigt werden muss, während Sie die Rolle bei eingeschaltetem Gerät drehen

    Reinigen Sie die Rollen auf folgende Weise:

    1. Stecken Sie das Netzkabel in die Steckdose und schalten Sie den Scanner ein.

      Für weitere Details siehe Einschalten des Scanners.

      [Bereit] wird im LCD angezeigt.

    2. Drücken Sie die Taste [Menü].

      [Hauptmenü] wird im LCD angezeigt.

    3. Drücken Sie die Taste [Weißes Dreieck zeigt nach oben] oder [Weißes Dreieck zeigt nach unten], wählen Sie [21: Reinigung] und drücken Sie dann zur Bestätigung die Taste [Funktion/Eingabe].

      [Reinigung] wird im LCD angezeigt.

    4. Drücken Sie die Taste [Weißes Dreieck zeigt nach oben] oder [Weißes Dreieck zeigt nach unten], wählen Sie [2: Reinigen] und drücken Sie dann zur Bestätigung die Taste [Funktion/Eingabe].

      Eine Meldung wird auf der Funktionsnr.-Anzeige angezeigt.

      WICHTIG

      Starten Sie während des Reinigungsvorgangs keinen Scanvorgang mit einer Bildscananwendung.

    5. Öffnen Sie den ADF/die obere Abdeckung.

      Wenn Sie den ADF öffnen, während das Gerät eingeschaltet ist, schaltet sich die LED ein.

      Detaillierte Informationen zum Öffnen des ADF finden Sie unter Öffnen des ADFs.

      Detaillierte Informationen zum Öffnen der oberen Abdeckung finden Sie unter So öffnen Sie die obere Abdeckung.

      • Wenn der ADF/die obere Abdeckung geöffnet ist, können diese versehentlich geschlossen werden. Geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

      • Wenn Sie den ADF öffnen, während das Gerät eingeschaltet ist, schaltet sich die LED ein.

        Vermeiden Sie es direkt in die LED Lichtquelle zu sehen. Dies könnte Sehbeeinträchtigungen zur Folge haben. Es wird darauf hingewiesen, dass die über den Scanner nach außen dringenden LED-Lichtemissionen keine Gefahr für Ihre Augen darstellen.

    6. Wenn Sie die Taste [Scannen/Pause] drücken, drehen sich die Zuführungsrollen/Hilfsrollen ein Stück.

      Taste [Scannen/Pause]

      • Wenn Sie die Taste [Scannen/Pause] drücken, drehen sich die Zuführungsrollen/Hilfsrollen gleichzeitig. Geben Sie bei der Reinigung acht, die Rollen nicht zu berühren, während diese gedreht werden.

      • Wenn Sie die Taste [Scannen/Pause] fest drücken, während der ADF geöffnet ist, kann sich der ADF versehentlich schließen. Geben Sie Acht, sich nicht Ihre Finger einzuklemmen.

    7. Halten Sie ein mit dem Reiniger F1 angefeuchtetes Tuch oder Reinigungstuch gegen die Oberfläche der Zuführungsrolle/Hilfsrolle und wischen die Rolle dann horizontal sauber.

      Drücken Sie die Taste [Scannen/Pause], um die Rollen zu drehen, um Schmutz und Staub von der gesamten Fläche jeder Rolle zu entfernen.

      Stellen Sie sicher, dass Sie die Reinigung sorgfältig durchführen, da die Einzugsleistung insbesondere dann beeinflusst wird, wenn sich schwarze Fremdkörper an der Rolle befinden.

      Als Richtlinie: Wenn Sie die Taste [Scannen/Pause] sieben Mal drücken, führen die Zuführungsrollen/Hilfsrollen eine vollständige Drehung aus.

  4. Schließen Sie das Vorlagefach/den ADF/die obere Abdeckung.

    Detaillierte Informationen zum Schließen des Vorlagefachs finden Sie unter Schließen des Vorlagefachs.

    Detaillierte Informationen zum Schließen des ADF finden Sie unter Schließen des ADF.

    Detaillierte Informationen zum Schließen der oberen Abdeckung finden Sie unter So schließen Sie die obere Abdeckung.

    Wenn Sie den ADF/die obere Abdeckung schließt, geben Sie acht, sich nicht Ihre Finger einzuklemmen.

    WICHTIG

    Vergewissern Sie sich, dass der ADF vollständig geschlossen ist. Anderenfalls können Dokumente nicht korrekt in den ADF eingezogen werden.

  5. Drücken Sie die Taste [Stopp].

    Die Reinigung ist abgeschlossen.

  6. Setzen Sie den Reinigungszähler zurück.

    Befolgen Sie eines der folgenden Verfahren, um den Zähler zurückzusetzen.
