Регулировка положения для начала сканирования [Параметр сдвига/Регулировка увеличения по вертикали]

Когда положение вывода сканированного изображения неправильно, или изображение отображается коротким/удлиненным (вертикально), отрегулируйте параметр сдвига и увеличение по вертикали.

ВНИМАНИЕ

Обычно нет необходимости в выполнении регулировки, так как настройки, заданные производителем по умолчанию, имеют оптимальное значение.

  1. Запустите Software Operation Panel.

    Для получения подробной информации, смотрите Запуск Software Operation Panel.

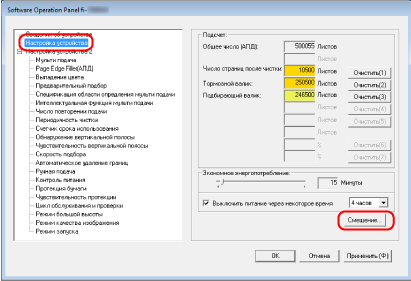

  2. В списке слева выберите [Настройка устройства] и нажмите кнопку [Смещение].
    Настройка устройства
  3. Откорректируйте параметр сдвига / регулирование увеличения по вертикали для сканирования, если необходимо.

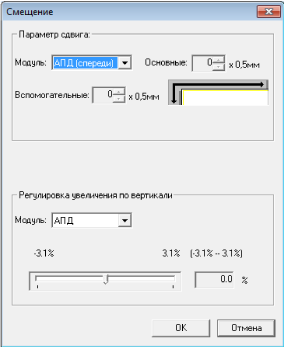

    Смещение
    Параметр сдвига
    Модуль

    Выберите [АПД (спереди)] или [АПД (сзади)] в качестве модуля для настройки смещения.

    Значение по умолчанию [АПД (спереди)].

    Основные

    Задайте горизонтальное (ширина) смещение.

    Указанное значение может быть в диапазоне от -2 до +2 мм (шаг настройки 0,5).

    Значение по умолчанию составляет "0".

    Вспомогательные

    Задайте вертикальное (длина) смещение.

    Указанное значение может быть в диапазоне от -2 до +2 мм (шаг настройки 0,5).

    Значение по умолчанию составляет "0".

    Регулировка увеличения по вертикали
    Модуль

    Модуль для регулировки увеличения по вертикали задан на [АПД].

    Регулировка увеличения по вертикали

    Задайте вертикальное (длина) увеличение.

    Указанное значение может быть в диапазоне от -3,1 до +3,1% (шаг настройки 0,1).

    Значение по умолчанию составляет "0,0".
