Задание области обнаружения документов с наложением [Спецификация области определения мульти подачи]

Задайте область для обнаружения наложения документов.

Задайте этот элемент, когда [Проверка наложения (ультразвуковая)] или [Проверка наложения и длины] выбрано для [Мульти-подача].

  1. Запустите Software Operation Panel.

    Для получения подробной информации, смотрите Запуск Software Operation Panel.

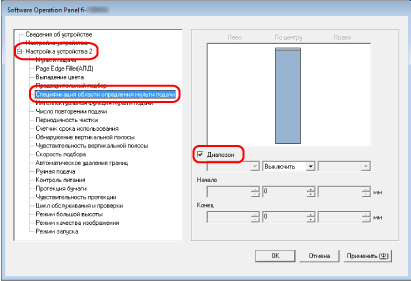

  2. В списке слева выберите [Настройка устройства 2] → [Спецификация области определения мульти подачи].

    Установите в окне флажок [Диапазон].

    Спецификация области определения мульти подачи
  3. Задайте диапазон обнаружения.
    Флажок [Диапазон]

    Установите флажок для задания диапазона обнаружения (выделено светло-розовым цветом) в изображении ниже.

    Диапазон

    По умолчанию флажок снят.

    При снятии этого флажка начальное и конечное положение будут установлены на "0", и документы с наложением будут обнаружены во всем документе.

    Вышеуказанное условие, применяется, когда документ задан по центру ширины подбирающего валика.

    Если документы накладываются на расстоянии 30 мм от кромки подачи, наложение не обнаруживается.

    Выключить (По центру)

    Этот параметр можно выбрать, если установлен флажок [Диапазон].

    Документы с наложением не обнаруживаются в заданной области.

    Это заводская настройка по умолчанию.

    Включить (По центру)

    Этот параметр можно выбрать, если установлен флажок [Диапазон].

    Документы с наложением обнаруживаются в заданной области.

    Начало (По центру)

    Задайте начальное положение области обнаружения по длине от кромки подачи документа в направлении подачи.

    Диапазон: от 0 до 510 мм, шаг настройки 2 мм, начало < конец

    Значение по умолчанию составляет "0".

    Конец (По центру)

    Задайте конечное положение области обнаружения по длине от кромки подачи документа в направлении подачи.

    Диапазон: от 0 до 510 мм, шаг настройки 2 мм, начало < конец

    Значение по умолчанию составляет "0".

    СОВЕТ

    • Если начальное и конечное положения имеют значение "0", документы с наложением определяются во всем документе вне зависимости от настройки [Диапазон].

    • Для выключения обнаружения документов с наложением во всем документе выберите [Запрещено] для [Диапазон] и задайте начальное положение на "0", а конечное положение на длину документа или больше.

    • Если начальное положение задано на длину, превышающую длину документа, документы с наложением будут обнаруживаться во всем документе, когда выбрано [Запрещено] для [Диапазон]; документы с наложением не будут обнаруживаться во всем документе, когда [Разрешено] выбрано для [Диапазон].

    • Для обнаружения наложения документов область должна быть минимум 5 мм в длину.

      Конфигурируйте настройки так, чтобы значение конечного положения с вычетом начального положения было 6 мм и выше.

    • Можно также задать начальное и конечное положение любым из следующих способов:

      • В окне задания области обнаружения нарисуйте квадрат, передвигая указатель мыши.

      • В окне задания области обнаружения перетаскивайте регуляторы, указывающие начальное и конечное положения.

    • Для получения примеров настроек области обнаружения наложения смотрите Примеры настройки области для обнаружения документов с наложением.
